三偏心蝶閥
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-

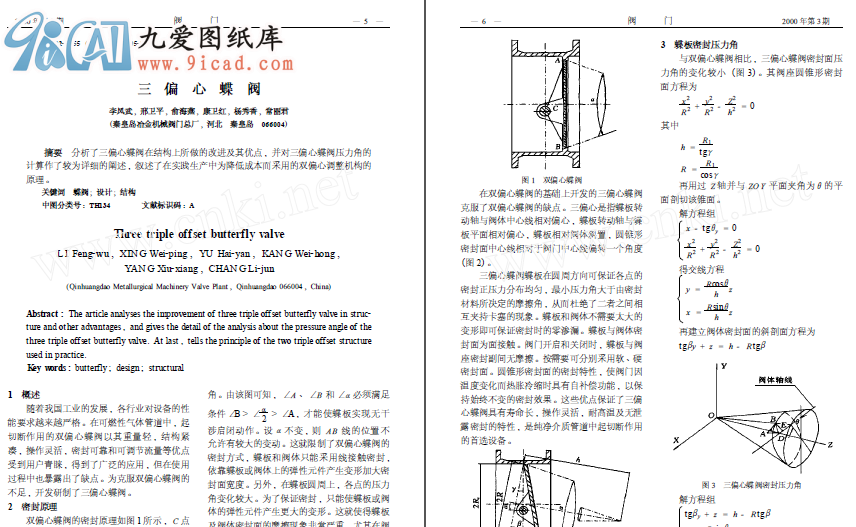

- 摘要 分析了三偏心蝶閥在結構上所做的改進及其優點, 并對三偏心蝶閥壓力角的
計算作了較為詳細的闡述, 敘述了在實踐生產中為降低成本而采用的雙偏心調整機構的
原理。
關鍵詞 蝶閥; 設計; 結構
中圖分類號: TH134 文獻標識碼: A
1 概述
隨著我國工業的發展, 各行業對設備的性
能要求越來越嚴格。在可燃性氣體管道中, 起
切斷作用的雙偏心蝶閥以其重量輕, 結構緊
湊, 操作靈活, 密封可靠和可調節流量等優點
受到用戶青睞, 得到了廣泛的應用, 但在使用
過程中也暴露出了缺點。為克服雙偏心蝶閥的
不足, 開發研制了三偏心蝶閥。
2 密封原理
雙偏心蝶閥的密封原理如圖1 所示, C 點
為蝶板軸線位置, A 、B 兩點為蝶板與閥座密
封面相接觸的兩點, α為閥座密封圓錐面的頂
角。由該圖可知, ∠A 、∠B 和∠α必須滿足
條件∠B > ∠
α
2
> ∠A , 才能使蝶板實現無干
涉啟閉動作。設α不變, 則AB 線的位置不
允許有較大的變動。這就限制了雙偏心蝶閥的
密封方式, 蝶板和閥體只能采用線接觸密封,
依靠蝶板或閥體上的彈性元件產生變形加大密
封面寬度。另外, 在蝶板圓周上, 各點的壓力
角變化較大。為了保證密封, 只能使蝶板或閥
體的彈性元件產生更大的變形。這就使得蝶板
及閥體密封面的摩擦現象非常嚴重, 尤其在閥
門密封面靠近軸兩端的部分, 長期使用時容易
產生擦傷, 造成密封失效。 ...
