巴基斯坦飼料項目

文件大小： 2.5 MB
下載次數：
文件評級：
更新時間：2014-10-12
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

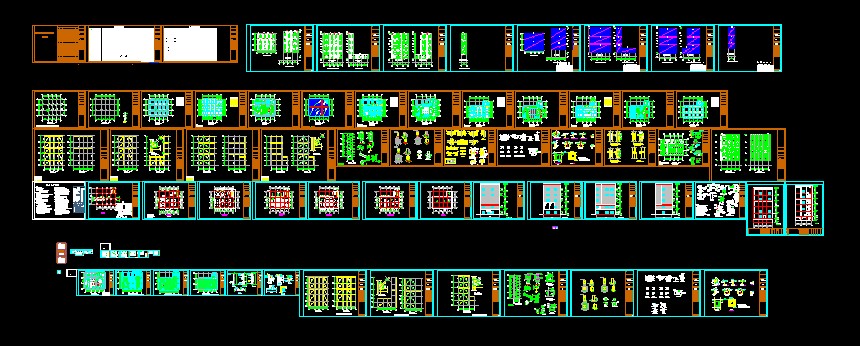

該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

一、設計依據
1、建設單位提供的設計任務書；
2、設計單位與建設單位簽訂的設計合同:
3、工藝設備及洞孔布置圖
4、有關規范：工程建設強制性條文；
《建筑設計防火規范》GB50016-2006
《民用建筑設計通則》50352—2005
《廠房建筑模數協調標準》GBJ6-86等;
二、工程概況
１、工程名稱：主車間
２、建設地點：巴基斯坦
３、建設單位：Dawood Feeds (pvt) LTD in Pakistan
４、建筑面積：2025平方米，占地面積400平方米，層數：5層。主體建筑高度：33.4米。結構類型：鋼框架結構。建筑物抗震設防烈度: 度。
５、建筑物的合理使用年限：５０年
６、建筑物的耐火等級為：二級;火災危險性等級：丙類（飼料廠房）
７、屋面防水等級：ＩＩＩ級。
三、標高、尺寸單位
１、標高：本工程室內外高差2００，±０．０００設計標高相對應地勘的假定高程見結構。
２、本工程尺寸單位：標高以“米”為單位，其余以“毫米”為單位。
四、工程做法
１、墻身：外墻部分為900型單層彩鋼板。內墻及一層外墻采用輕質材料，甲方自定。
２、地面：自下而上為素土夯實，150厚碎石墊層，150厚Ｃ20混凝土墊層，純水泥漿一道，１２厚１：２.５水泥砂漿找平層，１３厚１：１.５水泥砂漿面層壓光。
３、樓面：三層樓面為現澆混凝土組合樓面，其他層花紋鋼板。
4、屋面板：采用0.476mm厚鍍鋅彩鋼板，紅色，板型：YX51-380- 760型防水等級為Ⅲ級
５、內墻（磚墻）飾面：１５厚１：１水泥石灰砂漿達打底，１０厚１：２水泥砂漿抹面，內墻涂料刷白兩道。
６、外墻面（磚墻）:２０厚１：３水泥砂漿分層抹平，白水泥滿批膩子二道，砂光后，高級彈性外墻涂料，顏色詳立面。 ...
