抽汽式止回閥套圖

文件大小： 255.08 KB
下載次數：
文件評級：
更新時間：2014-10-16
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

抽汽式止回閥套圖

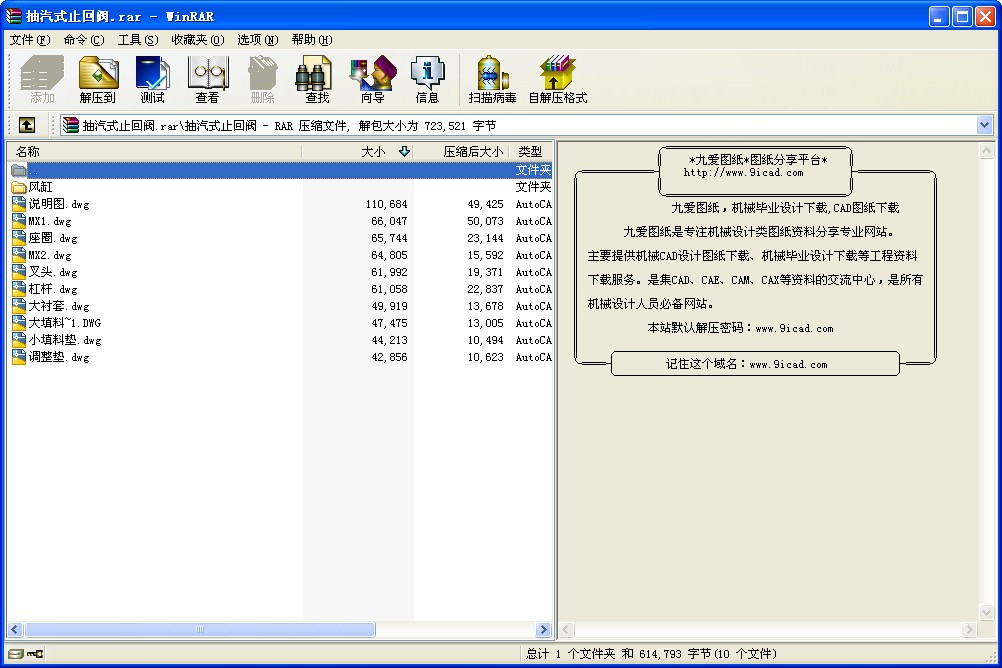

含零件圖、制作安裝說明圖。

抽汽止回閥是利用引進技術，在國外同類產品的基礎上，采用目前最先進的設計、制造、材料技術、重新開發的完全滿足國內600MW、1000MW以下發電機組汽輪機抽汽系統需要的閥門產品，技術性能達國際先進水平，為國內外近百家電力企業提供了數百臺質優價廉的產品，得到了眾多用戶的一致好評，已經替代部分進口，為國家節約了大量外匯。該系列產品主要用在600MW以下火力發電汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。

【氣路系統工作原理】
氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥，最后經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
止回閥關閉時，電磁閥斷電而關閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關閉。
電磁閥、空氣處理元件等控制部件，按汽輪機廠要求采用美國ASCO進口產品，也可按用戶要求配備其它國內外廠家優質產品，以確保優良的性能和高可靠性。
結構特點
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。
...
