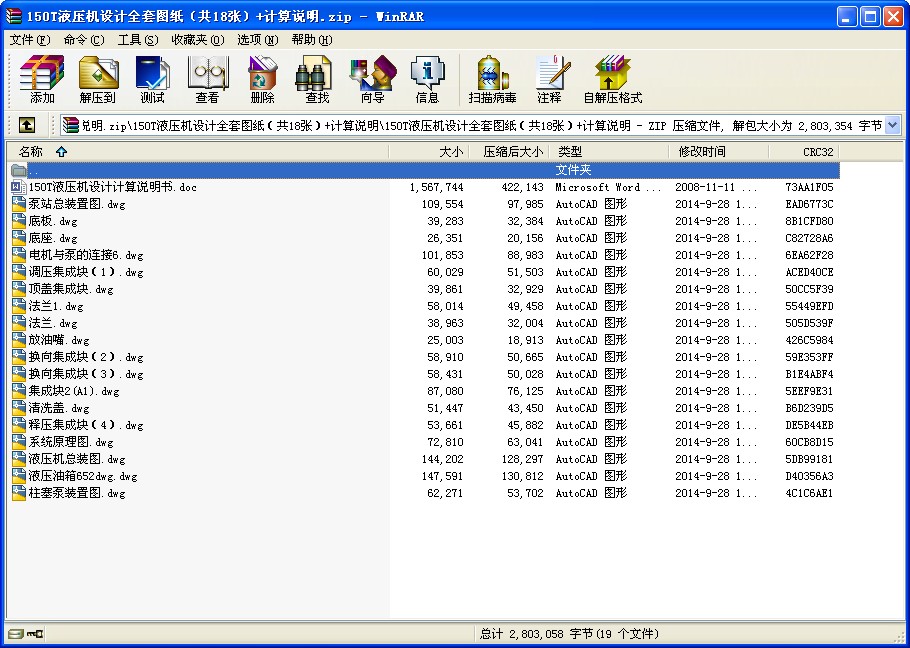

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

150T液壓機設計全套圖紙（共18張）+計算說明一緒論
1.1 液壓傳動與控制概述
液壓傳動與控制是以液體（油、高水基液壓油、合成液體）作為介質來實現各種機械量的輸出（力、位移或速度等）的。它與單純的機械傳動、電氣傳動和氣壓傳動相比，具有傳遞功率大，結構小、響應快等特點，因而被廣泛的應用于各種機械設備及精密的自動控制系統。液壓傳動技術是一門新的學科技術，它的發展歷史雖然較短，但是發展的速度卻非常之快。自從1795年制成了第一臺壓力機起，液壓技術進入了工程領域；1906年開始應用于國防戰備武器。
第二次世界大戰期間，由于軍事工業迫切需要反應快、精度高的自動控制系統，因而出現了液壓伺服控制系統。從60年代起，由于原子能、空間技術、大型船艦及電子技術的發展，不斷地對液壓技術提出新的要求，從民用到國防，由一般的傳動到精確度很高的控制系統，這種技術得到更加廣泛的發展和應用。

在國防工業中：海、陸、空各種戰備武器均采用液壓傳動與控制。如飛機、坦克、艦艇、雷達、火炮、導彈及火箭等。
在民用工業中：有機床工業、冶金工業、工程機械、農業方面，汽車工業、輕紡工業、船舶工業。
另外，近幾年又出現了太陽跟蹤系統、海浪模擬裝置、飛機駕駛模擬、船舶駕駛模擬器、地震再現、火箭助飛發射裝置、宇航環境模擬、高層建筑防震系統及緊急剎車裝置等，均采用了液壓技術。
總之，一切工程領域，凡是有機械設備的場合，均可采用液壓技術。它的發展如此之快，應用如此之廣，其原因就是液壓技術有著優異的特點，歸納起來液壓動力傳動方式具有顯著的優點：其單位重量的輸出功率和單位尺寸輸出功率大；液壓傳動裝置體積小、結構緊湊、布局靈活，易實現無級調速，調速范圍寬，便于與電氣控制相配合實現自動化；易實現過載保護與保壓，安全可靠；元件易于實現系列化、標準化、通用化；液壓易與微機控制等新技術相結合，構成“機-電-液-光”一體化便于實現數字化。
1.2 液壓機的發展及工藝特點
液壓機是制品成型生產中應用最廣的設備之一，自19世紀問世以來發展很快，液壓機在工作中的廣泛適應性，使其在國民經濟各部門獲得了廣泛的應用。由于液壓機的液壓系統和整機結構方面，已經比較成熟，目前國內外液壓機的發展不僅體現在控制系統方面，也主要表現在高速化、高效化、低能耗；機電液一體化，以充分合理利用機械和電子的先進技術促進整個液壓系統的完善；自動化、智能化，實現對系統的自動診斷和調整，具有故障預處理功能；液壓元件集成化、標準化，以有效防止泄露和污染等四個方面。
作為液壓機兩大組成部分的主機和液壓系統，由于技術發展趨于成熟，國內外機型無較大差距，主要差別在于加工工藝和安裝方面。良好的工藝使機器在過濾、冷卻及防止沖擊和振動方面，有較明顯改善。在油路結構設計方面，國內外液壓機都趨向于集成化、封閉式設計，插裝閥、疊加閥和復合化元件及系統在液壓系統中得到較廣泛的應用。特別是集成塊可以進行專業化的生產，其質量好、性能可靠而且設計的周期也比較短。
近年來在集成塊基礎上發展起來的新型液壓元件組成的回路也有其獨特的優點，它不需要另外的連接件其結構更為緊湊，體積也相對更小，重量也更輕無需管件連接，從而消除了因油管、接頭引起的泄漏、振動和噪聲。邏輯插裝閥具有體積小、重量輕、密封性能好、功率損失小、動作速度快、易于集成的特點，從70年代初期開始出現，至今已得到了很快的發展。我國從1970年開始對這種閥進行研究和生產，并已將其廣泛的應用于冶金、鍛壓等設備上，顯示了很大的優越性。
液壓機工藝用途廣泛，適用于彎曲、翻邊、拉伸、成型和冷擠壓等沖壓工藝，壓力機是一種用靜壓來加工產品。適用于金屬粉末制品的壓制成型工藝和非金屬材料，如塑料、玻璃鋼、絕緣材料和磨料制品的壓制成型工藝，也可適用于校正和壓裝等工藝。
由于需要進行多種工藝，液壓機具有如下的特點：
（1）工作臺較大，滑塊行程較長，以滿足多種工藝的要求；
（2）有頂出裝置，以便于頂出工件；
（3）液壓機具有點動、手動和半自動等工作方式，操作方便；
（4）液壓機具有保壓、延時和自動回程的功能，并能進行定壓成型和定程成型的操作，特別適合于金屬粉末和非金屬粉末的壓制；
（5）液壓機的工作壓力、壓制速度和行程范圍可隨意調節，靈活性大。

二 150t液壓機液壓系統工況分析
本機器(見圖1.1)適用于可塑性材料的壓制工藝。如沖壓、彎曲、翻邊、薄板拉伸等。也可以從事校正、壓裝、砂輪成型、冷擠金屬零件成型、塑料制品及粉末制品的壓制成型。本機器具有獨立的動力機構和電氣系統。采用按鈕集中控制，可實現調整、手動及半自動三種操作方式。本機器的工作壓力、壓制速度、空載快速下行和減速的行程范圍均可根據工藝需要進行調整，并能完成一般壓制工藝。此工藝又分定壓、定程兩種工藝動作供選擇。定壓成型之工藝動作在壓制后具有保壓、延時、自動回程、延時自動退回等動作。本機器主機呈長方形，外形新穎美觀，動力系統采用液壓系統，結構簡單、緊湊、動作靈敏可靠。該機并設有腳踏開關，可實現半自動工藝動作的循環。 ...
