等厚篩系列機械圖紙（共11種）

文件大小： 1.35 MB
下載次數：
文件評級：
更新時間：2014-10-24
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 zip 格式（源文件可編輯），下載需要 20 積分

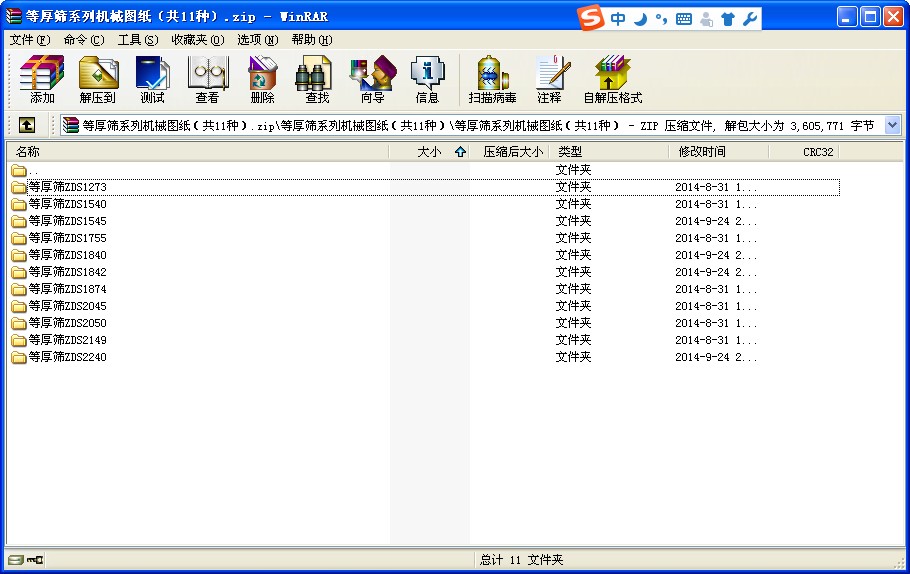

等厚篩系列機械圖紙（共11種）外形圖
強迫同步直線等厚振動篩是采用箱式振動器，通過齒輪強迫同步傳動，使篩箱產生直線運動軌跡、且利用等厚篩分原理設計使物料實現等厚篩分的振動篩。
德國SCHENCK、澳大利亞約翰.芬蕾的香蕉篩，國內ZXD、ZKD直線等厚篩都是強迫同步直線等厚篩。
強迫同步直線等厚篩是最新設計的一種篩分機械，它是在直線振動篩上注入香蕉形多段(3-7)篩面的專有技術而設計的，所以又叫香蕉篩。它在入料端有一較大斜坡篩面，然后以一定角度逐段下降，直到出料口為止。入料端的斜坡篩面可使更多的物料通過篩面時有較高的篩分速度和較薄的物料分層，因?yàn)榇髩K物料較快地穿過陡坡，物料可較早地分層，這樣使細的顆粒更快的靠近篩面，能相對不受阻礙地通過縫隙。所以，香蕉形直線等厚振動篩具有極高的篩分效率和高于傳統分級篩1.5-2倍處理量的特點。是最先進、最受歡迎的篩分機械產品。

用途：
香蕉形直線等厚篩主要用于生產能力大的場合，廣泛適用于細粒含量高的大、中粒級物料的分級，亦可用于脫水、脫泥、脫介等作業，尤其在選煤廠得到了廣泛應用。

特點:
1、香蕉形直線等厚篩采用箱式振動器激振，采用振動機械專用軸承，承載能力大，使用壽命長。
2、香蕉形直線等厚篩技術參數先進，處理能力大，篩分效率高。
3、香蕉形直線等厚篩篩機采用齒輪強迫同步，振動器安裝在主梁上，橫梁為方形梁，篩機強度好
4、香蕉形直線等厚篩采用環槽鉚釘聯接，結構簡單、緊湊、牢固、可靠，維護、檢修方便。
5、香蕉形直線等厚篩采用橡膠彈簧減振，過共振區運轉平穩，噪聲小。
6、篩面采用金屬編織篩網，也可以安裝不銹鋼條縫篩板、聚氨酯篩板。 ...
