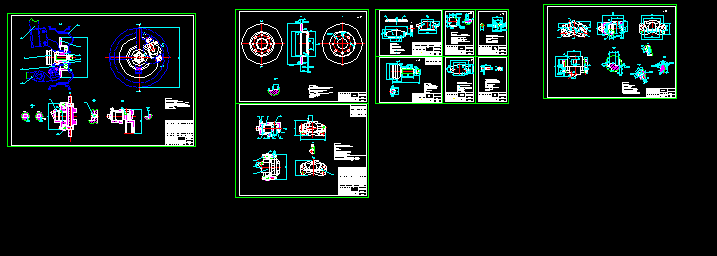

汽車盤式制動器（套圖）
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配過程中不得碰傷零件各工作表面
2.摩擦塊和制動盤上不允許有油脂，污垢及其它異物
3.在制動盤最大直徑處向內10mm，其端面跳動應不大于0.12mm
4.其余技術條件應符合QC/T582-1999《轎車制動器性能要求》
5.在制動器輪缸內壓力抽至2mmHg時，保壓5秒鐘，腔內壓力不能超過4mmHg
6.工作介質：殼牌動力施B制動液
技術要求
1.此圖為左制動鉗總成，右制動鉗總成與之對稱
2.裝配時在下列部位涂適量潤滑脂（不得污染制動塊）
a.活塞密封圈
b.導向銷與銷孔內壁
3.裝配時銷孔內不得有異物；裝配后應滑動自如
4.活塞密封圈及缸孔內不得有傷痕及異物引起泄露
5.摩擦襯片不得粘有油脂及其他污物
6.制動鉗總成性能應符合QC/T592-1999《轎車制動鉗總成性能要求及臺架試驗方法》的規(guī)定
7.放氣螺釘擰緊力矩為7-13N·m
8.進油孔為錐面密封結構：按GB/T1161-1989中圖3和表4中M10×1制作
9.制動鉗與制動軟管連接處能夠承受的力矩為50N·m
技術要求
1.滲碳深度0.9-1.3
2.未注公差按QC/T267-1999《汽車切削加工零件未注公差尺寸的極限偏差》規(guī)定
3.硬度HB255-285
4.去尖角，毛刺
技術要求
1.未注尺寸公差±0.5
2.襯塊不允許有異物粘附和裂紋
3.底板背面應涂青色耐高溫漆
4.襯塊表面不允許有油漆及涂料等污染
5.制動襯塊的材料為非石棉，其性能應符合GB5763《汽車用制動器襯片》
6.摩擦片與制動塊襯板粘合
技術要求
1.去毛刺,銳邊
2.未注圓角R0.3,未注公差按QC/T267-1999《汽車切削加工零件未注公差尺寸的極限偏差》規(guī)定
3.零件應冷擠壓成形
4.零件表面( ...
汽車盤式制動器（套圖）_下載(dwg格式) 機械圖紙
