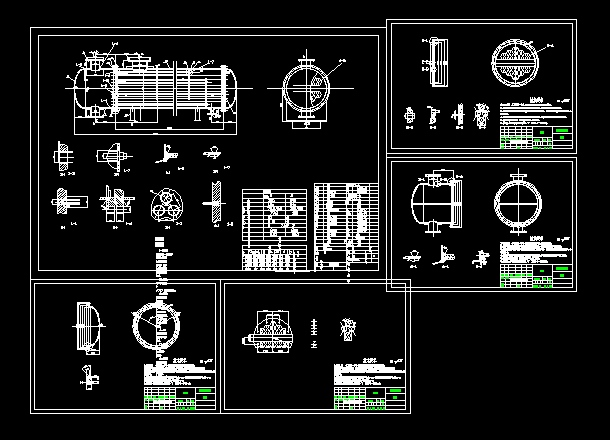

二管程管殼式換熱器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1：本設備按GB151-1999鋼制管殼式換熱器中二級進行制造實驗和驗收，并接受勞動部頒發的壓力容器安全監管規程的監督。
2：焊縫采用電弧焊，焊條牌號J507（ES015）。
3：焊接接頭形式及尺寸除圖中注明外按HGJ 17-1989中規定:角焊縫的焊條尺寸按較薄板厚度，法蘭的焊接按相應法蘭標準中的規定。
4：筒體.封頭及其相連接的對接焊縫應進行無損探傷。
5：管板密封面與筒體軸線垂直，其公差為1mm。
6：設備制造完畢后進行壓力試驗，殼程以0.6Mp（表壓）.管程以0.3Mp（表壓）進行水壓試驗.
技術要求
1.本件按JB 4726-94《壓力容器用碳素鋼和低合金鋼鍛件》II級。
2.管孔應嚴格垂直于管板密封面，其垂直度公差為0.08mm，孔表面不允許存在貫通的縱向條痕。
3.管板鉆孔后大于等于96%的孔板寬度必須大于等于5.68mm，允許的最小孔板寬度為3.35mm，且不超過5個。
4.螺柱孔中心圓直徑和相鄰兩螺柱孔中心距偏差為±0.6mm；任意兩螺柱孔中心距偏差為±1.5mm。
5.管板密封面應與軸線垂直，其垂直度公差為±0.25mm。
6.除注明外，加工面未注尺寸公差按GB/T 1804-92m級。
...
二管程管殼式換熱器_下載(dwg格式) 機械圖紙
