螺旋壓緊機構 L1C02JH3
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理
用扳手旋套筒螺母11，絲桿5因導向銷12的制約不能轉動，但可以沿軸向左右移動。當絲桿5在主視圖上向右移動時，通過杠桿2的作用，壓柱1的球面壓緊工件。當絲桿5向左移動時，彈簧16使杠桿2復位，壓柱1松開工件。
二、試題

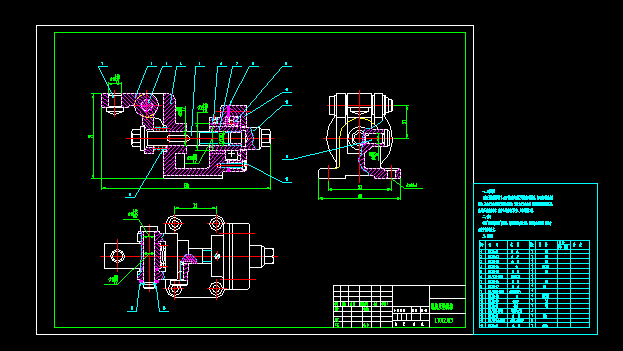

看懂 螺旋壓緊機構 裝配圖，選用合適的表達方法，拆畫體4的視圖，標注有公差帶代號的尺寸。 ...
螺旋壓緊機構 L1C02JH3_下載(DWG格式) 機械圖紙
