TKPC2022單段錘式破碎機

文件大小： 487.43 KB
下載次數：
文件評級：
更新時間：2015-11-02
發 布人： 649829230

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

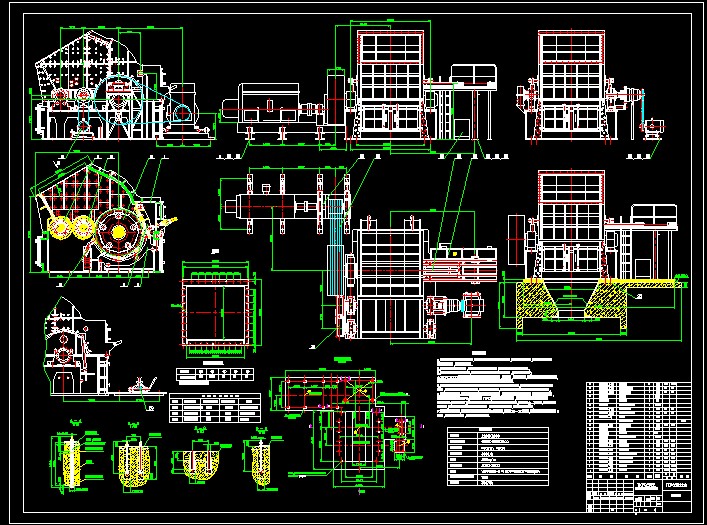

TKPC2022單段錘式破碎機dwg.dwg
1.從進料方向看為左傳動,檢修平臺亦按左傳動制作,當需要右傳動,機器安裝位置
和平臺制作,按相反位置.
2.整機外表涂保護漆,傳動部件應涂鮮紅色,以便與其他部件區別.
3.現場調試安裝完畢后,傳動帶及帶輪應安裝保護罩.(由用戶自配)
4.TKPC2022單段錘式破碎機配有取蓖小車,液壓站,啟蓋油缸,錘軸抽取等檢修裝置,
要求嚴格按圖紙上的技術要求及說明進行安裝和操作.
5.啟蓋裝置和錘軸抽取裝置均由同一個液壓站提供壓力油,當其中之一處于工作狀
態時,另一個則為非工作狀態,嚴禁同時使用.液壓站的位置可根據具體情況確定.
6.機器的試運轉:機器總裝完畢后進行試運轉,要求無金屬的撞擊聲,轉子運轉平穩,
軸承溫度不超過60°C,極限溫度75°C,試運轉半小時后,檢查運轉中各部分螺栓
和連接銷(停車檢查),并擰緊松動的螺栓和轉子卡箍螺栓,繼續試2-3小時,一切正常
可停車,再次檢查連接部位和緊固件,重新調節和緊固,方可裝箱出廠.
7.工地安裝完畢,必須進行無負荷試車8小時后,停車25-30分鐘,進行負荷試車連續6
小時,符合試車要求,可正式投入生產.
...
