FU600型鏈?zhǔn)捷斔蜋C全套圖紙

文件大小： 4.14 MB
下載次數：
文件評級：
更新時間：2016-03-20
發 布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

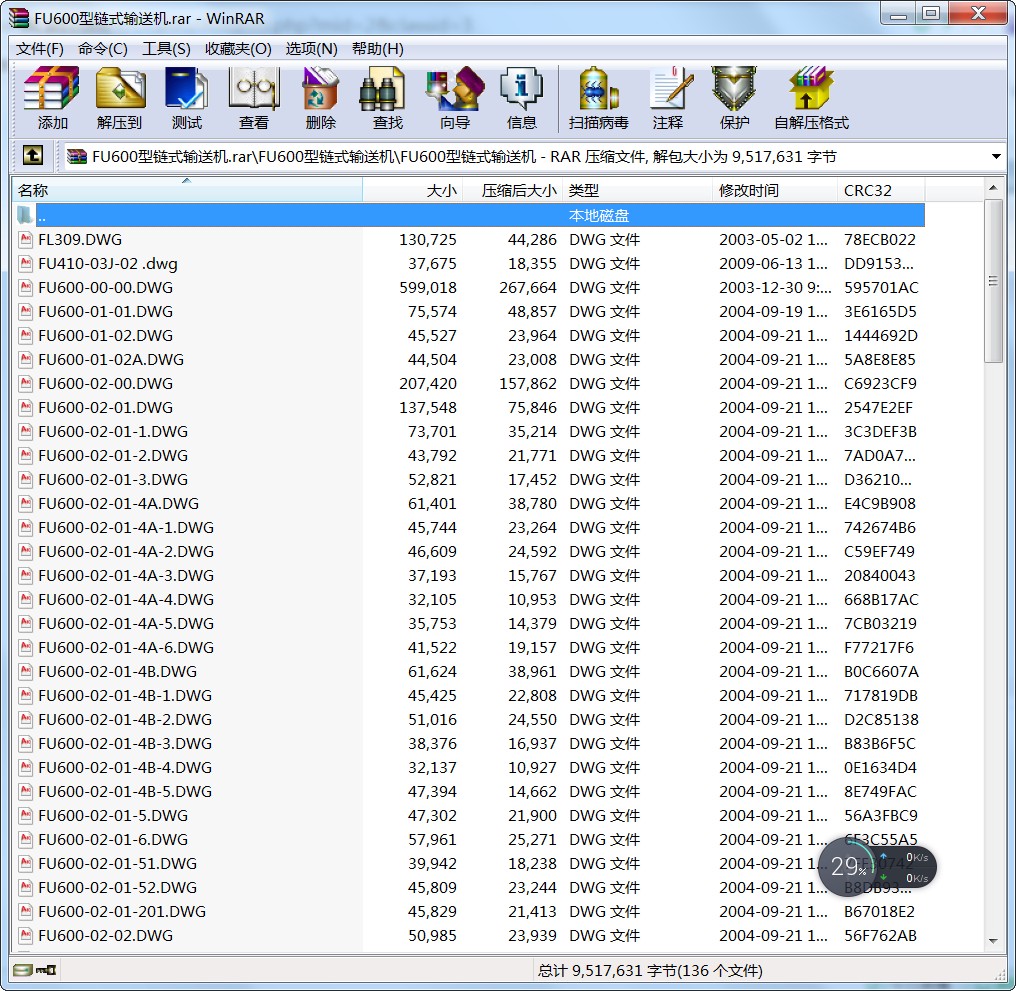

FU600型鏈?zhǔn)捷斔蜋C.rar
FU型鏈?zhǔn)捷斔蜋C工作原理:
FU系列鏈?zhǔn)捷斔蜋C優越性源于它的工作原理，由于物料具有內摩擦力和側壓力等特性，輸送鏈的運動使機槽內的物料之內部壓力和顆粒間的內摩擦力增加，當料層之間的內摩擦力大于物料與槽壁間的外摩擦力時，物料就隨著輸送鏈一起象水一樣地向前流動，料層高度與機槽寬度的比值滿足一定條件時，可形成穩定的物料流。先進的輸送原理，精良的設計和制造工藝為本系列產品的優良性能提供了可靠保證。
FU型鏈?zhǔn)捷斔蜋C設備選用:
1.設備選用：
(1)鏈速
　　根據物料的狀態選擇鏈速，對磨琢性強、溫度高、粗大顆粒比例多及料粒大的物料選用慢速對水泥和生料的最適鏈速可參照表2-2選擇，其它與水泥性能及狀態相近的物料可以參照選擇。
(2)機型
　　根據輸送量選定機型。在同樣輸送量下，選擇較大機型可使鏈速降低，延長使用壽命，但輸送量低于應輸送量30%以上時，會發生料層過薄，形成空轉，增加磨損。
(3)動力
　　根據輸送量，輸送長度和工藝狀況參照表3-7選擇動力。驅動裝置的裝配形式分為X1、X2及左右裝等，X2為背裝式。
(4)進出料口
　　各進出料口，用戶根據需要進行選擇。
a.以免進料暢，對流動性差，濕度大的物料不宜采用上進料口。
b.第一只進料口離尾軸較近時，不宜采用上進料口。
c.根據用戶需要，本機可設多只進、出料口，還可提供帶閘出料口。
友情提示:FU型鏈?zhǔn)捷斔蜋C的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與本公司聯系特殊訂貨。
FU型鏈?zhǔn)捷斔蜋C設備選用:(1)據物料的狀態選擇鏈速，對磨琢性強、溫度高、粗大顆粒比例多及料粒大的物料選用慢速對水泥和生料的最適鏈速,其它與水泥性能及狀態相近的物料可以參照選擇。(2)根據輸送量選定機型。在同樣輸送量下，延長使用壽命，選擇較大機型可使鏈速降低，但輸送量低于應輸送量30%以上時，會發生料層過薄，形成空轉，增加磨損。(3)根據輸送量，輸送長度和工藝狀況參照表3-7選擇動力。驅動裝置的裝配形式左右裝等。(4)各進出料口，用戶根據需要進行選擇。a.以免進料暢，對流動性差，濕度大的物料不宜采用上進料口。b.第一只進料口離尾軸較近時，不宜采用上進料口。c.根據用戶需要，本機可設多只進、出料口，還可提供帶閘出料口。 ...
