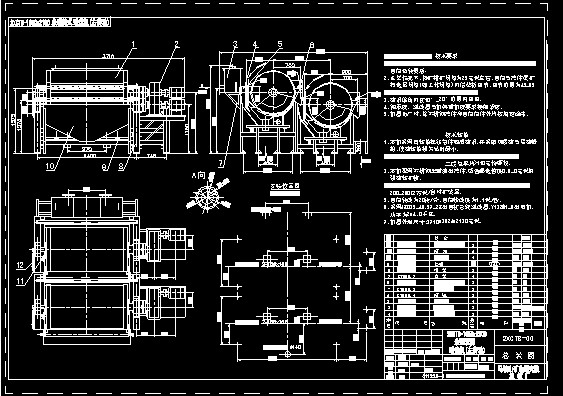

2XCTB-1050x2100 永磁雙筒磁選機(左傳動)
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.總裝后試車運轉時,園筒與磁系、槽體不允許有碰擦現象,
園筒運轉靈活。
2.正常情況下,精礦排礦間隙為25毫米左右,園筒與槽體尾礦
掃選區間隙(即工作間隙)可借墊板調節,調節范圍為45-65
毫米,正常工作間隙為55-65毫米。
3.磁系偏角可在10°-20°范圍內調整。
4.軸承座、減速器與機架或機座要求接觸緊密。
5.機器出廠時,除不銹鋼槽體和園筒筒體外均按規定涂漆。
技術性能
1.本機采用高性能鍶鐵氧體組成磁系,并采取防漏磁與隔磁措
施,使磁性能損失達到最小。
2.園筒表面磁感應強度：一段總平均>135毫特斯拉，
二段總平均>110毫特斯拉。
3.本機配用不銹鋼半逆流型槽體,適合濕選粒度0.6-0毫米的
強磁性礦物。
4.生產能力為60-120噸/臺時，給礦濃度30%左右時可處理
200-280立方米/臺時礦漿量。
5.園筒轉速為20轉/分,園筒線速度為1.1米/秒。
6.采用JZQ35-48.57-2Z型園柱齒輪減速器,Y132M1-6型電機，
功率為2x4.0千瓦。
7.機器外形尺寸:3710x3624x2130毫米。
...
