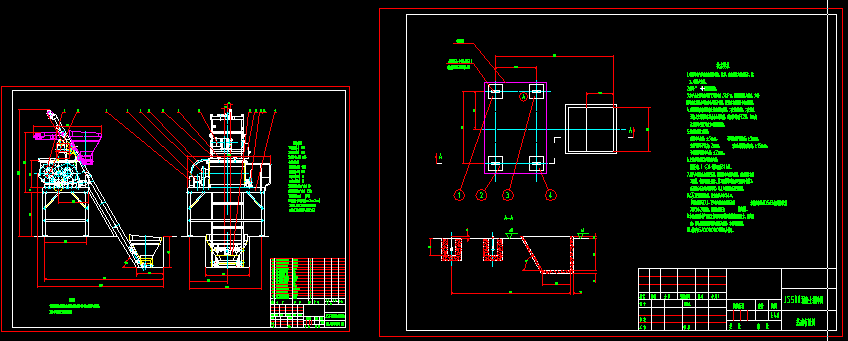

JS500混凝土攪拌機(兩張圖)
  • 該文件為doc格式
  • 文件大小: 223.74 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-06-13
  • 發 布 人: 2948614364
  • 文件下載:
  • 立即下載

17317317121 17317317121
上傳的文件被下載可獲得積分!

積分可下載資料或者提取人民幣!

Ctrl + d 可將本頁面加入收藏夾
  • 文件介紹:
  • 該文件為 doc 格式(源文件可編輯),下載需要 20 積分
  • JS500混凝土攪拌機(兩張圖)
  • 技術要求
    1.本圖為本產品確定各部件朝向、座標、安裝以及其基礎設計、施 工、驗收之依據。
    2.符號“ + ”為地腳螺栓。
    3.本產品主體結構適用于風荷載0.5kPa、地震烈度8度以內,如實際超出此范圍應通知本公司設計部門,以便對相關部分作相應調整。
    4.地腳螺栓安裝為混凝土基礎預留孔洞、二次灌注固定,二次灌注 混凝土宜用膨脹水泥或外加膨脹劑,砼標號不低于C20,當強度 達到標號80%時方可緊固螺栓。
    5.基礎控制施工誤差:
    座標中心位置:±5mm, 不同基礎平面標高:±5mm。
    基頂平面不平整度:2mm, 予埋地腳螺栓頂標高:±15mm。
    予埋地腳螺栓中心距:±2mm。
    6.主要部件支撐點處軸向力值:
    攪拌主機 1 - 4 號基礎為30kN。
    7.用戶應根據當地地質資料、國家發布的荷載規范、基礎設計與施 工規范、鋼筋混凝土設計、施工規范等對基礎進行設計與施工, 經驗收合格辦理交接手續,進入上部各設備安裝程序。
    8.本基礎圖為本產品設計所選用的組件及部件所需各尺寸、標高數 值,對采用其它型號同類組件及部件,本圖可能無效。


    技術參數
    1.進料容量(L) 800
    2.出料容量(L) 500
    3.生產率(m3/h) ≥25
    4.配套電機功率
    攪拌電機(kW) 18.5
    卷揚電機(kW) 5.5
    供水電機(KW) 1.1
    卸料電機(KW) 1.1
    5.料斗提升速度(m/min) 18
    6.攪拌軸轉速(r/min) 32.6
    7.卸料高度(mm) 1600
    8.外形尺寸 長X寬X高(mmXmmXmm)
    工作狀態 4567X3003X5755
    運輸狀態 3003X2485X2151 ...
