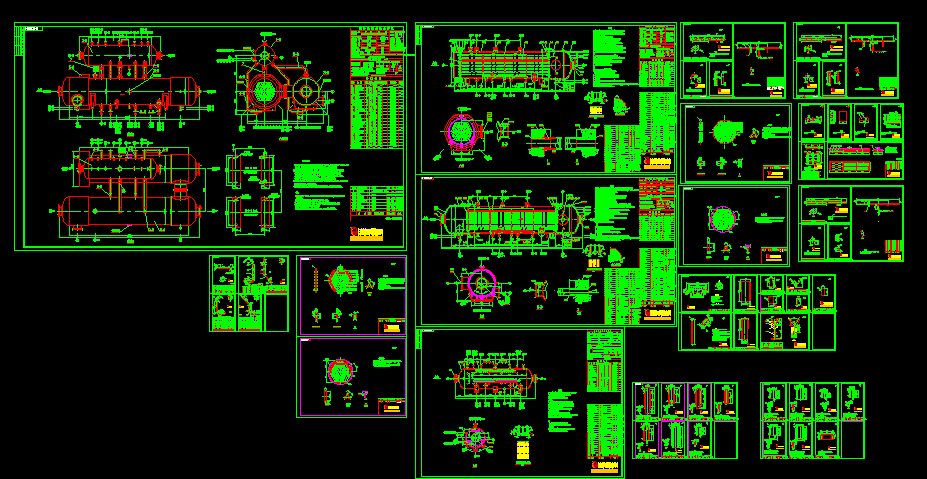

火管式廢熱鍋爐設計院全套圖紙54張（套圖）
  • 該文件為dwg格式
  • 文件大小： 3.06 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-25
  • 發 布 人： 1376370941
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 火管式廢熱鍋爐設計院全套圖紙54張（套圖）

  • 技術要求
    1.本總裝應在余熱鍋爐爐體（熱-3323/2、熱-3323/3）及汽包(熱-3323/4）驗收合格，并且余熱鍋爐爐體在現場就位后方可組裝汽包；組對要求按本圖。
    2.管程及汽包應分別進行水壓試驗，合格后，在制造廠將爐體與汽包對接接管加工好坡口,現場對接時管道不能強力對口，對接焊縫應打坡口并作氬弧焊打底，所有對接焊縫應100%射線和超聲波檢測，射線按JB/T 4730-2005的Ⅱ級合格，超聲波按JB/T 4730-2005的Ⅰ級合格；對接接頭作現場局部熱處理。
    3.余熱鍋爐爐體（熱-3323/2、熱-3323/3）和汽包（熱-3323/4） 的技術要求和補充技術要求，詳見各自裝配圖。
    4.余熱鍋爐爐體與汽包組裝檢驗合格后應作殼程整體水壓試驗,試驗壓力為6.80MPa
    5.余熱鍋爐管程一(E-1401)、管程二(E-1402)為三類容器,汽包(D-1402)為二類容器。
    6.除表列設計遵循的標準外，還應參照BS2790-89。
    7.襯里施工按GB50211-2004《工業爐砌筑工程施工及驗收規范》執行。
    8.本設計對外連接接口帶配對法蘭和緊固件。
    9.現場組裝后應對爐體與汽包進行整體水壓試驗，試驗壓力6.80MPa。 ...
