文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

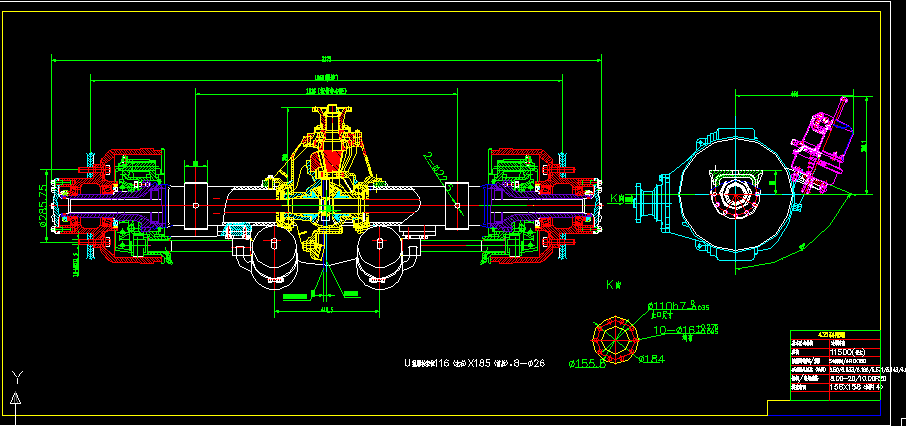

車橋圖紙
功用
汽車車橋（又稱車軸）通過懸架與車架（或承載式車身）相連接，其兩端安裝車輪。作用：在車架與車橋（車輪）之間傳遞力與力矩的是懸架，而不是車橋。車橋的作用是承受汽車的載荷，維持汽車在道路上的正常行駛。[1]
2類型
車橋可以是整體式的，有如一個巨大的杠鈴，兩端通過懸架系統支撐著車身，因此整體式車橋通常與非獨立懸架配合；車橋也可以是斷開式的，像兩把雨傘插在車身兩側，再各自通過懸架系統支撐車身，所以斷開式車橋與獨立懸架配用。
車橋
車橋
根據驅動方式的不同，車橋也分成轉向橋、驅動橋、轉向驅動橋和支持橋四種。其中轉向橋和支持橋都屬于從動橋。大多數汽車采用前置后驅動(FR)，因此前橋作為轉向橋，后橋作為驅動橋；而前置前驅動(FF)汽車則前橋成為轉向驅動橋，后橋充當支持橋。
轉向橋的結構基本相同，由兩個轉向節和一根橫梁組成。如果把橫梁比做身體，轉向節就是他左右搖晃的腦袋，脖子就是我們常說的主銷，車輪就裝在轉向節上，仿佛腦袋上帶了個草帽。不過，行駛的時候草帽轉，腦袋卻不轉，中間用軸承分隔開，腦袋只管左右晃動。脖子——主銷是車輪轉動的軸心，這個軸的軸線并非垂直于地面，車輪本身也不是垂直的，我們將在車輪定位一節具體論述。
轉向驅動橋與轉向橋的區別就是一切都是空心的，橫梁變成了橋殼，轉向節變成了轉向節殼體，因為里面多了根驅動軸。這根驅動軸因被位于橋殼中間的差速器一分為二，而變成了兩根半軸。兩個草帽也不是簡單地套在腦袋上，還要與里面的兩根半軸直接相連。半軸在“脖子”的位置也多了一個關節——萬向節，因此半軸也變成了兩部分，內半軸和外半軸。
根據懸架的結構型式，車橋可分為斷開式和整體式兩種。斷開式車橋為活動關節式結構，它與獨立懸架配合使用；整體式車橋的中部是剛性實心或空心梁。它多配用非獨立懸架。按車輪的不同運動方式，車橋又可分為轉向橋、驅動橋、轉向驅動橋和支承橋四種類型。其中，轉向橋和支承橋均屬于從動橋。一般汽車的前橋多為轉向橋，而后橋或中、后兩橋多為驅動橋；越野汽車或大部分轎車的前橋既是轉向橋也是驅動橋，故稱為轉向驅動橋；有些單橋驅動的三軸汽車（6×2）的中橋（或后橋）是驅動橋，則后橋（或中橋）都是支承橋。
轉向橋

1）功用利用轉向節的擺動使車輪偏轉一定的角度以實現汽車的轉向；承受車輪與車架之間的垂直載荷,縱向的道路阻力,制動力和側向力以及這些力所形成的力矩。
2）關鍵指標由于路況復雜，車橋需要有一定的剛度和強度。轉向輪具有正確的定位角和合適的轉向角。盡量減少轉向輪質量和傳向傳動件的摩擦阻力
3）組成：前軸、轉向節、主銷和輪轂等。前軸：其斷面一般是工字形，為提高抗扭強度，在接近兩端各有一個加粗部分成拳形，其中有通孔，主銷即插入此孔內，中部向下彎曲成凹形，其目的是使發動機位置得以降低，從而降低汽車質心；擴展駕駛員視野；減小傳動軸與變速器輸出軸之間的夾角。轉向節：是車輪轉向的鉸鏈，它是一個叉形件。上下兩叉有安裝主銷的兩個同軸孔，轉向節軸頸用來安裝車輪。轉向節上銷孔的兩耳通過主銷與前軸兩端的拳形部分相連，使前輪可繞主銷偏轉一定角度而使汽車轉向。主銷：作用是鉸接前軸及轉向節，使轉向節繞著主銷擺動以實現車輪的轉向。主銷的中部切有凹槽，安裝時用主銷固定螺栓與它上面的凹槽配合，將主銷固定在前軸的拳形孔中。主銷與轉向節上的銷孔是動配合，以便實現轉向輪轂：車輪輪轂通過兩個圓錐滾子軸承支承在轉向節外端的軸頸上。軸承的松緊度可用調整螺母(裝于軸承外端)加以調整。
驅動橋
1、驅動橋的作用將發動機傳出的驅動力傳給驅動車輪，實現降速增扭的作用，同時改變動力傳遞的方向。2、驅動橋的組成由主減速器、差速器、半軸、橋殼組成。3、對于FF及FR的驅動橋安裝位置、結構的區別 FF：離合器、變速器、主減速器、差速器、驅動橋組件都安裝在變速器殼體中，位于汽車前部，動力傳遞給前輪。 FR：主減速器、差速器、驅動橋組件安裝在驅動橋殼體內，位于汽車后部，動力傳遞給后輪。
轉向驅動橋

1. 功能：具有轉向和驅動兩種功能。既具有一般驅動橋的基本部件，還具有轉向橋特有的主銷等。
2. 轉向驅動橋的結構組成既具有一般驅動橋所具有的主減速器、差速器及半軸；也具有一般轉向橋所具有的轉向節殼體、主銷和輪轂等。它與單獨的驅動橋、轉向橋相比，其不同之處是，由于轉向所需要半軸被分為兩段，分別叫內半軸(與差速器相連接)和外半軸(與輪轂連接)，二者用等角速萬向節連接起來。同時，主橋也因此分成上下兩段，分別固定在萬向節的球形支座上。轉向節軸頸做成空心，以便外半軸從中穿過。轉向節的連接叉是球狀轉向節殼體，既滿足了轉向的需要，又適應了轉向節的傳力。轉向驅動橋廣泛地應用到全輪驅動的越野汽車上
3. 轉向驅動橋的工作過程驅動：橋的中部裝有主減速器和差速器。內半軸和外半軸通過等角速萬向節連接在一起，外半軸的端部制有花健，它和半軸凸緣相嚙合。當前橋驅動時，轉矩由主減速器、差速器傳給內半軸、萬向節、外半軸和半軸凸緣，最后傳遞到輪轂，驅使車輪旋轉。轉向：轉向節由轉向節軸頸和轉向節外殼用螺栓連接成整體。轉向節軸頸上裝有兩個輪轂軸承，以支承輪轂；轉向節軸頸內孔壁內壓裝有襯套，以支承外半軸。在轉向節外殼的上下兩端分別裝有上下兩段主銷的加粗部分，并用止動銷止動，在轉向節外殼上端裝有轉向節臂，在轉向節外殼下端裝有下蓋。潤滑脂由上、下油嘴注入后，分別進入主銷中心油道，再從兩個側孔出來進入主銷與襯套之間，實現潤滑。汽車轉向時，轉向直拉桿拉動轉向節臂帶動轉向節繞主銷擺動，這時轉向輪即可隨之偏轉，從而實現汽車的轉向。
支持橋
支持橋?qū)儆趶膭訕颉螛蝌?qū)動的三軸汽車，后橋設計成支持橋掛車上的車橋也是支持橋發動機前置前驅動轎車的后橋也屬于支持橋。[2]
漢德車橋緊跟國際車橋行業發展步伐，分別于1984年和2004年兩次獨家引進國際先進車橋技術，通過引進、消化、吸收和再創新，使其技術水平始終保持行業領先。自2000年以來，漢德車橋累計投入16億元人民幣用于技術改造、擴大規模、增強實力，現已具備年產各類橋總成55萬根的生產能力，并擁有國家級橋總成試驗中心和與之相匹配的試制車間，具備了強有力的研發實力。[3] ...
