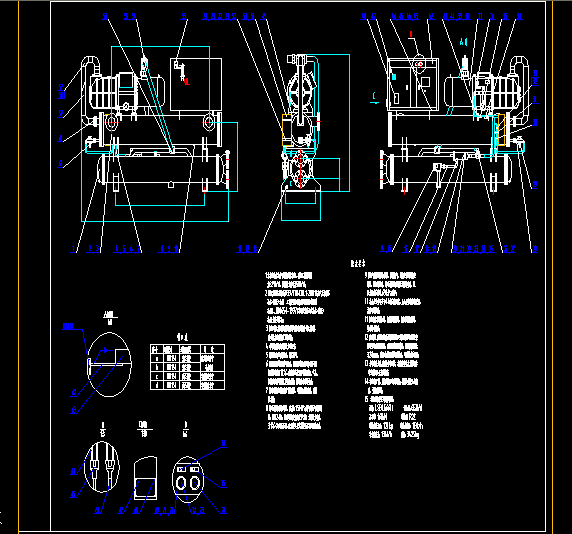

水冷中溫螺桿冷水機組

文件大小： 147.86 KB
下載次數：
文件評級：
更新時間：2014-08-16
發 布人： 2104573392

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
本機組為水冷中溫螺桿冷水機組，名義工況制冷量為229kW，額定輸入功率為50kW；
2 機組參照?qǐng)?zhí)行并符合GB/T18430.1-2001《蒸氣壓縮循環 冷水（熱泵）機組工商業用和類似用途的冷水(熱泵) 機組》、JB8654-1997〈容積式和離心式冷水（熱泵）機組安全要求〉；
3 機組中壓力容器部件的設計與制造應接受《壓力容器安全技術監察規程》的監督；
4 各零部件檢查合格后方可組裝；
5 焊接部分應牢靠美觀，焊后磨平。
6 機組配管應做到橫平豎直，配管折彎處直徑縮小量不得超過管道截面10%，所有焊縫表面不得有裂紋、氣孔、弧坑和殘?jiān)热毕菁捌渌s物；焊縫要求牢靠美觀；
7 制冷系統應進行清潔干燥處理，不得留有氧化皮、雜質 和水份；
8 制冷系統安裝完畢后，應充入1.5MPa氮?dú)膺M(jìn)行氣密性試驗，保壓24h，且環境溫度變化在3℃的，允許壓力變化為1%（關閉低壓表，此段接頭及焊點降壓后再進行檢查)；
9 機組氣密性試驗合格后，放掉氮?dú)猓谜婵毡眠M(jìn)行真空試驗。機組試驗時，制冷系統的各部位無異常變形，且壓力回升應在0.69kPa以下；
10 機組應進行不少于4h帶負荷運轉，且必須與電控柜聯調，并要可靠接地；
11 機組高壓管涂紅漆，出液管涂黃漆，低壓管涂防繡漆，要求均勻美觀；
12 蒸發器、低壓回氣管及膨脹閥出口到蒸發器之間的連接管道須進行保溫處理，采用杜肯保溫材料，其厚度不得低于20mm，并要求包扎粘接牢靠美觀，不得松動和遺漏；
13 各種電線應從金屬軟管中通過，捆扎整齊并從支撐組件中通過且必須加以固定；
14 機組出廠前，所有進出口都要封閉；將制冷劑收入冷凝內，關閉高壓閥； ...
