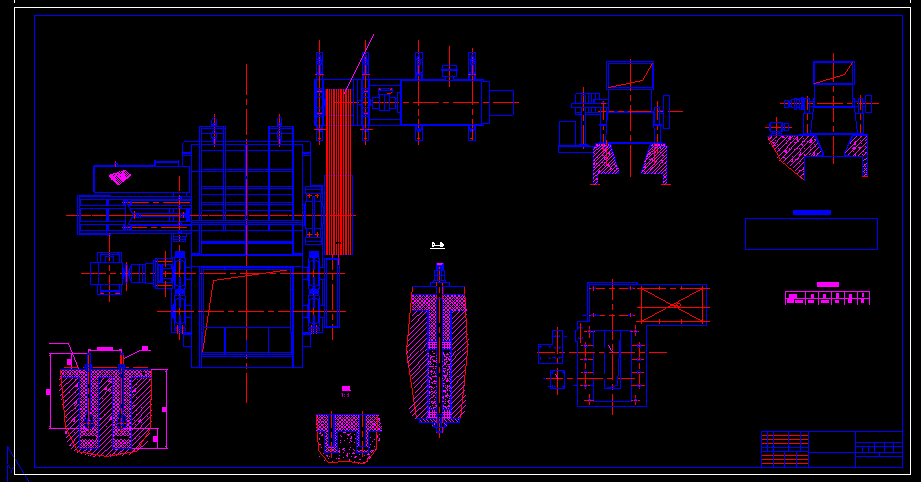

單段錘式破碎機總圖 KP1015.2-2TkLPC20.22E

文件大小： 274.73 KB
下載次數：
文件評級：
更新時間：2014-08-18
發布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

單段錘式破碎機廣泛應用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金屬礦山和新型綠色建材等行業。大塊物料進入破碎腔內，堆放在機內特設的中間托架上，錘頭在中間托架的間隙中運行，將大塊物料連續擊碎而墜落，墜落的小塊經高速運轉的錘頭進一步打擊而細碎，最后經弧形篦板均整合格后卸出。
錘式破碎機僅以鉸接在錘軸上的單個或數個錘頭對礦石進行打擊，進而使礦石破碎。礦石發生破碎的同時，所獲得的速度和動能較為有限，與反擊板或襯板之間的碰撞的劇烈程度也相對較低。如果礦石的抗壓強度較高而且塊度較大時，錘頭本身的動能不足以將礦石一擊而碎或一擊而撞開，錘頭能夠在鉸接軸上360°反方向回轉，并在碰撞結束后再逐步向工作方向加速至正常速度。這種情況下，礦石則沿著錘盤滑動、滾動，在幾十毫秒的時間間隔內遭受下一排錘頭的打擊。可見，錘式破碎機單次撞擊交換的能量較低，最高不超過同時發生碰撞的錘頭的動能總和。
又由于錘頭重新恢復至額定速度過程中的時間較長、加速度較小，即轉子系統對錘頭的動能補償是一個漸漸的過程，對整個轉子系統的速度沖擊較小。另外，礦石被一擊而碎或一擊而撞開與否，僅和同時發生撞擊的錘頭動能之和相關，而與整個轉子所具有的動能大小無關。轉子動能的大小僅需保證碰撞后的錘頭能夠及時恢復原有速度，即確保對錘頭動能補償所產生的速度波動在許可范圍內。如果礦石的抗壓強度過高、性質過于致密堅韌，單次撞擊所交換的能量達不到礦石的破裂強度，則單次破碎效率將明顯下降。若多次打擊后礦石仍未發生疲勞破壞，則破碎機的整體破碎效率將明顯下降。 ...
