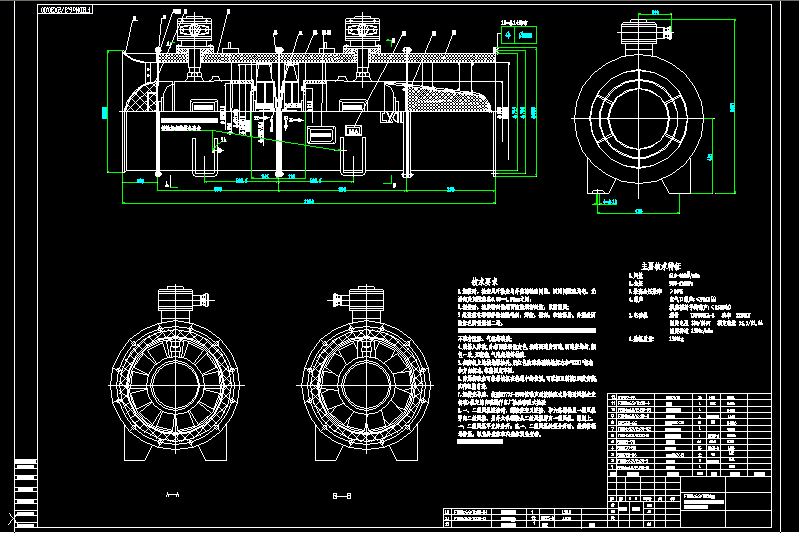

礦用防爆型壓入式低噪聲對旋 軸流式局部通風機 FBDNo6.32X30型
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.組裝時，檢查風葉輪尖與外殼的徑向間隙，四周間隙應均勻，無論何處間隙應在0.86--1.96mm之間，
2.組裝時，橡膠密封墊端面應涂刷密封膠，以防漏風；
3.組裝前各零部件應清除毛刺，焊渣，銹斑，和油澤后，外露表面 涂紅色防銹底漆二遍，
凡組裝后，不屬于外表面的外露面，再涂紅色磁漆二遍，漆面均勻不準有流性、氣泡等缺陷；
4.裝箱入庫前,外表面涂刷淺灰色,油漆兩遍為面漆,面漆應均勻,顏色一致,無流掛,氣泡起皺等缺陷.
5.在腳板上的接地螺栓處,用紅色油漆涂刷接地標志和"EXdI"標志和方向標志,銘牌固定牢固.
6.防爆接線盒可根據該機在巷道中的位置,可以相互調換180度安裝,以利電纜引進.
7.組裝完畢后，按照MT755-1997低噪聲對旋軸流式局部通風機企業標準>規定的內容進行出廠檢驗和型式檢驗
8.一、二級風機連接時，螺栓應交叉連接，即六條螺栓從一級風機穿向二級風機，另外六條螺栓從二級風機穿向一級風機。原則上，一、二級風機不允許分開，在一、二級風機必須分開時，必須將螺母擰緊，以免外殼體和內殼體發生變動。
9。所有緊固件鍍鋅。
主要技術特征
1.風量 610-400m3/ /min
2.全壓 900-6200Pa
3.最高全壓效率 ≥80％
4.噪聲 出氣口噪聲:≤90dB(A)
機殼輻射平均噪聲:≤85dB(A)
5.電動機 型號 YBF200L1-2 功率 2X30KW
額定電壓 380/660V 額定電流 55.5/32.1A
額定轉速 2500r/min
6.整機質量: 1300kg
...
