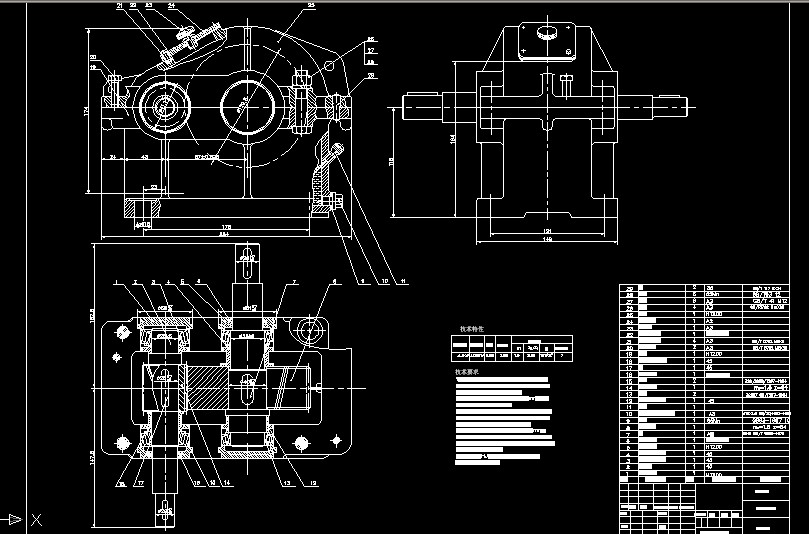

雙級圓柱齒輪減速器 功率6.173 傳動比21.531
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前箱體與其他鑄件不加工面應清理干凈，除去毛邊毛刺，并浸涂防銹漆；
2.零件在裝配前用么煤油清洗干凈，晾干后表面應涂油；
3.齒輪裝配后應用涂色法檢查接觸斑點，圓柱齒輪沿齒高不小于40%，沿齒長不小于50%；
4.調整，固定軸承時應留有軸向間隙0.2~0.5mm；
5.減速器內裝N200工業齒輪油，油量達到規定深度；
6.箱體內壁應涂耐油油漆，減速器外表面應涂灰色油漆；
7.減速器剖分面，接觸面及密封處均不允許漏油，箱體剖分面應涂以密封膠或水玻璃不允許使用任何其他填充材
料；
8.按試驗規定進行試驗；
技術要求
1.經清砂后需進行時效處理，且不得漏油；
2.箱蓋于箱座合箱后，四周剖分面錯位量每邊不得大于2mm;
3.鏜軸承前必須打入定位銷；
4.箱體剖分面經加工后用涂色法檢查接觸面積時，應達到每平方厘米不少于一個斑點；
5.未注明的鑄造圓角為R5，全部倒圓為2X45°。
技術要求
1.正火處理，齒面硬度為180HBS;
2.未注明的倒角為2X 45°；
3.未注明的圓角半徑為5mm;
技術要求
1.調質處理，硬度為217-225HBS;
2.未注明的圓角半徑為2.0；
3.未注明的倒角為1.5X45°；
...
