蝸輪蝸桿減速機（套圖） 功率3.46kw 傳動比31
- 文件介紹：

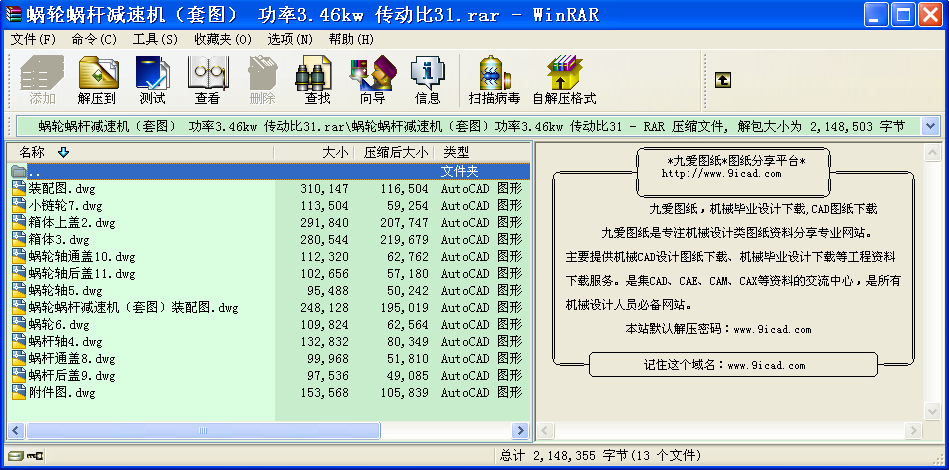

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配之前，所有零件均用油漆清洗，滾動軸承用汽油清洗，未加工表面涂灰色油漆，內表面涂紅色耐油油漆。 2.嚙合側隙用鉛絲檢查，側隙值不得小于0.1mm。
3.用涂色法檢查齒面接觸斑點，按齒高不得小于55%，按齒長不得小于50%
4.30310軸承的軸向游隙為0.05-0.10mm，7012C軸承的軸向游隙為0.08-0.15mm。 5.箱蓋與箱座的接觸面涂密封膠或水玻璃，不允許使用任何填料。 6.箱座內裝CKE320蝸桿油至規定高度。
7.裝配后進行空載試驗時，高速軸轉速為100r/min，正、反運轉一小時，運轉平穩，無撞擊聲，不漏油，負載試驗時，油池溫升不超過60°C
技術要求
1、輪緣和輪芯裝好后再精車和切制輪齒。
2、鑄造斜度為1:20。
3、鑄造圓角為R5。
技術要求
1. 拔膜斜度1:20
2.未注圓角R3
3.鑄造后再精加工有粗糙度的面和孔
4.加工后外表面涂灰色油漆，內表面涂紅色耐油油漆
技術要求
1、用灰鑄鐵鑄造，拔模角度1：20
2、鑄造后再進行精加工
3、未注圓角R3
4、加工后外表面涂灰色油漆，內表面涂紅色耐油油漆
...
