濕式溢流型球磨機

文件大小： 1.5 MB
下載次數：
文件評級：
更新時間：2014-09-03
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

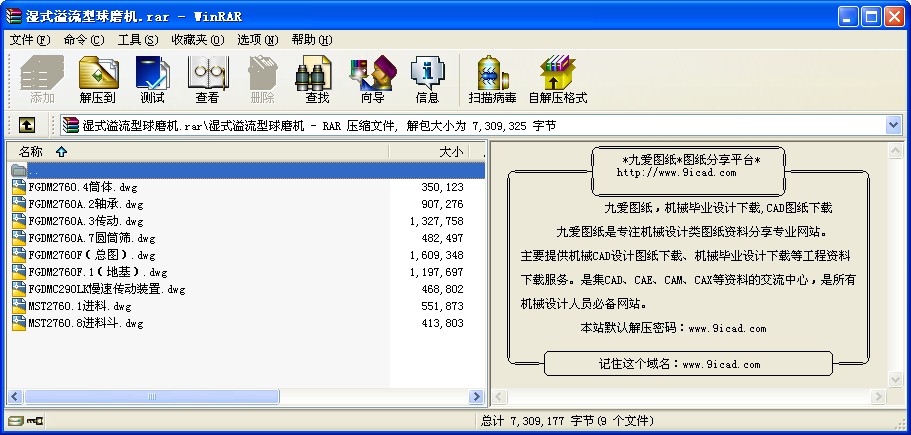

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1、安裝時根據安裝使用說明書及各部件技術要求進行。
2、磨機分左旋及右旋磨機，本圖為左旋磨機圖；用戶定貨時應明確旋向，否則一律按右旋供貨。
3、磨機主軸承采用高低壓油站潤滑，大小齒輪采用稀油噴霧進行潤滑。所配GDZ-63高低壓稀油站及噴射裝置由用戶單獨訂貨。
4、序號17(慢速傳動裝置)、序號8（筒體起重裝置）屬于輔機不包括在主機范圍內由用戶單獨訂貨,總重不包括其重量。
5、總重中不包括電動機重量。

技術要求
1、本圖可作為球磨機基礎設計之依據，不能做施工圖用。圖中所示各基面標高及地腳螺栓相互位置不得變動。
2、各埋管由用戶自備，按圖形進行制造。
3、本圖為左旋內傳動的安裝布置，如果需要右旋內傳動，應相應改變其基礎的相關位置及尺寸。
4、潤滑油站的位置用戶按實際需要進行布置，回油管路的斜度不應小于1：40。
5、圖中所示載荷為靜載荷x動載系數，包括鋼球和物料重量。

技術要求
1、裝配時軸承蓋、軸承座的內外表面應徹底清除焊藥、飛邊、毛刺，法蘭應對齊。
2、安裝鉑熱電阻時在現場與二次儀表聯接，接線可根據需要在軸承座適當位置鉆孔引出，接線及二次儀表由用戶自備。
3、僅在一側限位板下加板墊，使間隙F=1.5~6，而另一側F=0。
4、冷卻水系統應做0.6MPa壓力試驗30分鐘無滲漏，高壓油系統應做31.5MPa壓力試驗20分鐘無滲漏。
5、單管夾位置在現場裝配時在適當位置等距布置、自行制孔。
6、不得用軸承蓋上的吊環起吊整個軸承部。
7、軸承襯工作面進行刮研,在軸承襯瓦中心在70~90°范圍內,每25x25mm 的面積上不少于4點。
...
