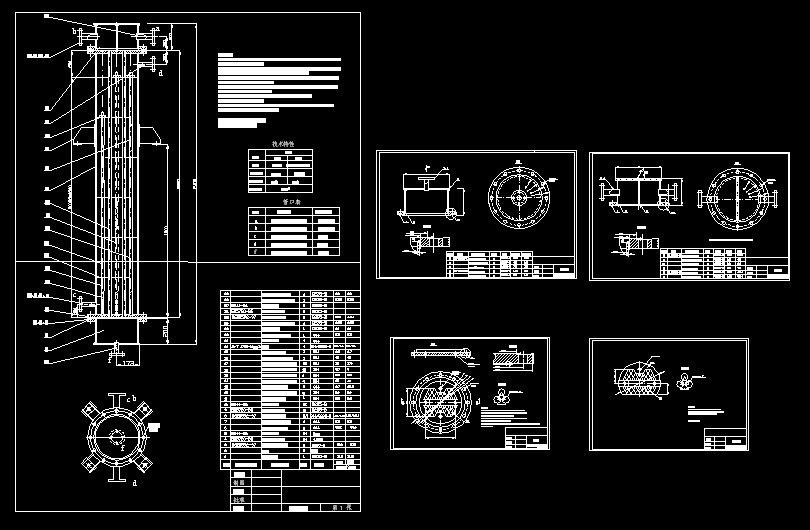

冷卻器套圖 8m2

文件大小： 117.71 KB
下載次數：
文件評級：
更新時間：2014-09-06
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
技術要求
1、本設備GB151-99《鋼制管殼式換熱器》、《鋼制化工容器制造技術要求》
進行制造、試驗和驗收。
2、焊接采用手工電弧焊，碳鋼之間焊條采用E4303(GB5117-95)焊條，不銹鋼
之間用A132，異鐘鋼之間用A302焊條進行焊接。
3、焊縫應做射線無損探傷，探傷長度應不小于焊縫總長的20%，焊縫質量按
JB4730-94中規定Ш級為合格。
4、焊接接頭型式及尺寸除圖中注明外，均采用GB986-88中規定。對接焊縫
采用8號；T型焊縫采用33號，
角焊縫采用25號；法蘭焊接按相應法蘭標準中的規定。
5、換熱管與管板采用焊接。
6、設備加工完畢后，殼程以0.4MPa、管程以0.4MPa表壓進行水壓試驗。
7、設備碳鋼部分涂以防銹底漆兩道。

技術要求
1、管板密封面應與軸線垂直，其垂直度公差為0.4MM。
2、管板鉆孔后≥96%的孔橋?qū)挾缺仨殹?.51MM，最小孔橋
寬度（孔橋數不超過5個）為3.25MM。
3、螺栓孔中心圓直徑和相鄰兩螺栓孔弦長公差為±0.6MM
任意兩螺栓孔弦長公差為±1.5MM。
注：管板加工兩塊，其中一塊管板不打拉桿孔，拉桿焊接在打孔的管板上
材質為304

技術要求
1、折流板應平整，彎曲度不得超過1MM。
2、相鄰兩管孔中心距離偏差為±0.4MM,任意
兩管孔中心距離偏差為±0.8MM.

注：材質為304
...
