收音機外殼注塑模
  • 該文件為dwg格式
  • 文件大小: 139.9 KB
  • 下載次數0
  • 文件評級
  • 更新時間:2014-09-08
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

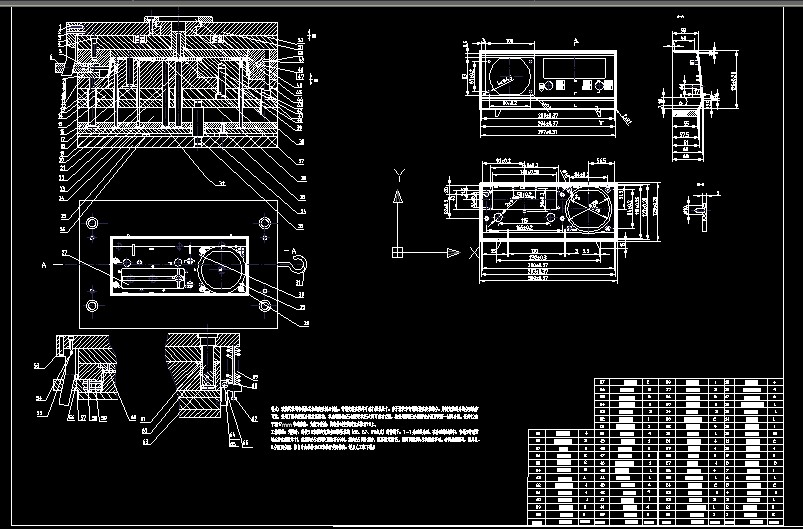

  • 收音機外殼注塑模
  • 特點:該模具采用彎銷抽芯機構成型制品側孔。彎銷安裝在模外可縮小模板尺寸。由于滑塊和彎銷均設在定模部分,為使定模部分的分型動作可靠,采用了擺鉤定距分型拉緊機構,考慮到擺鉤65與固定板15之間可能有空隙,特采用彈簧36輔助該分型面以第一時間分型。嵌件12位于深17mm窄的腔底,為便于安放,將嵌件的安裝孔設在推桿19上。
    工作原理:開模時,彈簧36和擺鉤定距分型拉緊機構(66、67、69組成)的作用下,Ⅰ-Ⅰ分型面分型。在分型的過程中,彎銷3帶動滑塊6抽出側型芯11,當擺鉤65碰到定距拉桿69時,擺鉤65向外擺動,脫離固定板15,繼而凹模板49被限制移動。動模繼續后退,模具Ⅱ-Ⅱ分型面分型。推出時由推件板13和推桿共同推出,最后人工取下制品
    ...
