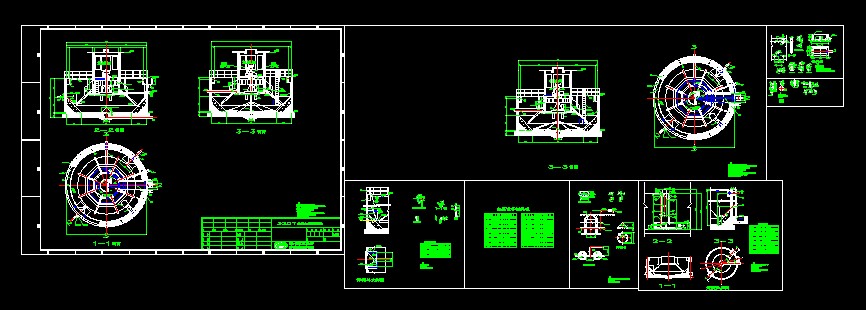

320T機械加速澄清池套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本池平臺,走道板容許最大集中荷載為1.2T,屋頂吊裝載荷2.0T
2.本池進水管 ,排空管 ,取樣管等平面位置可由設計選用人根據水廠總平面相應變動, 進水管按45度模數移動.
3.池體埋深 ,取樣管, 排泥管, 排空管閥井標高及閥井位置由設計選用人自行決定.
4.管道穿墻預留洞處待管道安裝后采用自應力水泥沙漿或石棉水泥填實.
5.本設計大樣中附有鋼制三角堰集水槽供設計選用人選用.
6.設計烈度為8度或8度以上地區進出水管距池壁1-2米范圍內應加設兩個膠圈柔性接口,一般地區加設一個.
7.施工及驗收按冶金工業部75年制定的給排水管道工程施工及驗收規范執行.
8.焊接要求應符合GB985-67規定.
技術要求
1.采用虹吸排泥應按本圖預留孔及埋鐵,詳細位置見圖40-14
2.底部排空管應與總出水槽平面位置錯開.
3.抽氣管安裝后不得漏氣.
4.排泥井標高可根據池體埋深進行調整,排泥井見圖40-14
5.電磁虹吸排泥閥見圖40-15
技術要求
1.傘形排水帽在池子不設刮泥機時采用,使用時支撐鐵焊在池底中心排水坑邊的預埋鐵上.
2.鋼件防腐作法見總說明
3.焊接要求應符合GB985-67規定 ...
320T機械加速澄清池套圖_下載(dwg格式) 機械圖紙
