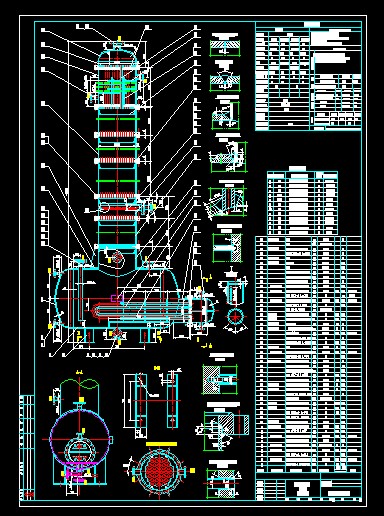

精餾塔 3.34m3 H=14m

文件大小： 178.58 KB
下載次數：
文件評級：
更新時間：2014-09-09
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

1. 本設備按JB4710-92《鋼制塔式容器制造技術要求》進行制造、試驗和驗收。
2. 焊接采用電弧焊，焊條型號：不銹鋼之間采用A132；不銹鋼與碳鋼之間采用A302；碳鋼之間采用J422。
3. 焊接規程按JB4709-2000規定，焊接接頭的基本形式及尺寸除圖示外，其余均按GB985~986-88和HG20583-98規定，法蘭焊接按相應 法蘭標準規定。
4. 塔體直線度及塔體安裝垂直度允差均為14mm。
5. 塔節兩端法蘭與塔體焊后一起加工，其法蘭密封面與筒體軸線應 垂直，其允差為1mm。
6. 柵板應平整，安裝后的平面度公差為2mm。
7. 液體分布器、液體再分布器安裝時平面度公差為3mm，標高公差為±3mm，其中心線與塔體中心線同軸度公差為3mm。
8. 塔體在同一斷面上的最大直徑與最小直徑之差≤2.5mm。
9. 接管、手孔等與筒體焊接時不能突出于塔體內壁，塔體內表面焊縫應修平，焊疤、焊渣應清除干凈。
10.安裝時支承圈上扁鋼應與液體分布器上的小孔錯位。
11.塔的裙座螺栓采用地腳螺栓模板定位，一次灌澆基礎。
12.塔體制成后，塔體內以0.4MPa(臥置)進行水壓試驗。
13.管口及支座方位按零件圖。
14.設備不銹鋼部分應進行酸洗鈍化處理, 碳鋼部分應按JB2536-80 規定油漆、包裝和運輸。 ...
