起重機CAD圖紙

文件大小： 982.77 KB
下載次數：
文件評級：
更新時間：2014-09-10
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

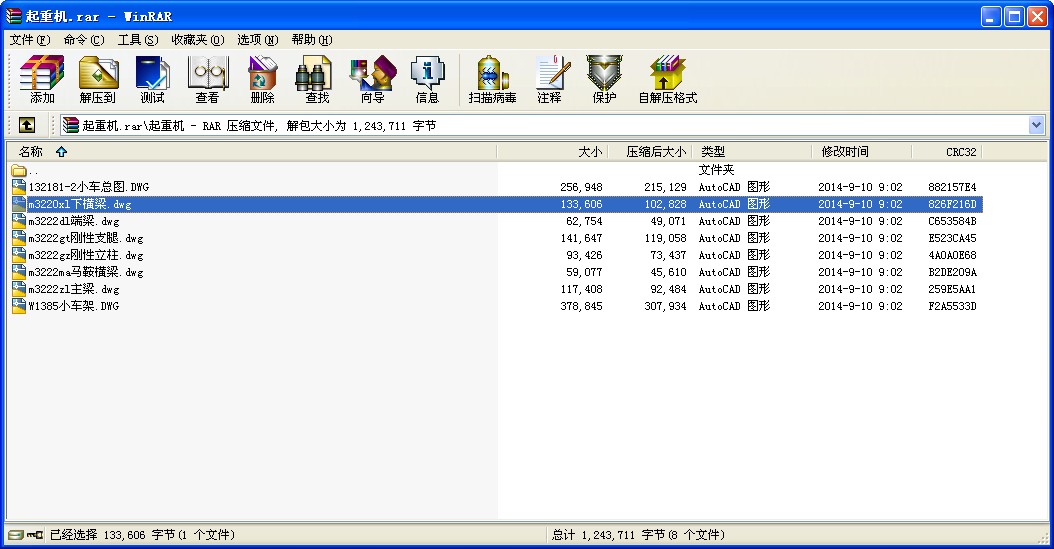

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

起重機CAD圖紙

起重機是指在一定范圍內垂直提升和水平搬運重物的多動作起重機械。又稱吊車。屬于物料搬運機械。起重機的工作特點是做間歇性運動，即在一個工作循環中取料、運移、卸載等動作的相應機構是交替工作的，起重機在市場上的發展和使用越來越廣泛。
起重機(crane)運行機構一般只用四個主動和從動車輪，如果起重量很大，常用增加車輪的辦法來降低輪壓。當車輪超過四個時，必須采用鉸接均衡車架裝置，使起重機的載荷均勻地分布在各車輪上。
橋架的金屬結構由主梁和端梁組成，分為單主梁橋架和雙梁橋架兩類。單主梁橋架由單根主梁和位于跨度兩邊的端梁組成，雙梁橋架由兩根主梁和端梁組成。
主梁與端梁剛性連接，端梁兩端裝有車輪，用以支承橋架在高架上運行。主梁上焊有軌道，供起重小車運行。橋架主梁的結構類型較多比較典型的有箱形結構、四桁架結構和空腹桁架結構。
箱形結構又可分為正軌箱形雙梁、偏軌箱形雙梁、偏軌箱形單主梁等幾種。正軌箱形雙梁是廣泛采用的一種基本形式，主梁由上、下翼緣板和兩側的垂直腹板組成，小車鋼軌布置在上翼緣板的中心線上，它的結構簡單，制造方便，適于成批生產，但自重較大。
偏軌箱形雙梁和偏軌箱形單主梁的截面都是由上、下翼緣板和不等厚的主副腹板組成，小車鋼軌布置在主腹板上方，箱體內的短加勁板可以省去，其中偏軌箱形單主梁是由一根寬翼緣箱形主梁代替兩根主梁，自重較小，但制造較復雜。四桁架式結構由四片平面桁架組合成封閉型空間結構，在上水平桁架表面一般鋪有走臺板，自重輕，剛度大，但與其他結構相比，外形尺寸大，制造較復雜，疲勞強度較低，已較少生產。
空腹桁架結構類似偏軌箱形主梁，由四片鋼板組成一封閉結構，除主腹板為實腹工字形梁外，其余三片鋼板上按照設計要求切割成許多窗口，形成一個無斜桿的空腹桁架，在上、下水平桁架表面鋪有走臺板，起重機運行機構及電氣設備裝在橋架內部，自重較輕，整體剛度大，這在中國是較為廣泛采用的一種型式。
普通橋式起重機主要采用電力驅動，一般是在司機室內操縱，也有遠距離控制的。起重量可達五百噸，跨度可達60米。
簡易梁橋式起重機又稱梁式起重機，其結構組成與普通橋式起重機類似，起重量、跨度和工作速度均較小。橋架主梁是由工字鋼或其他型鋼和板鋼組成的簡單截面梁，用手拉葫蘆或電動葫蘆配上簡易小車作為起重小車，小車一般在工字梁的下翼緣上運行。橋架可以沿高架上的軌道運行，也可沿懸吊在高架下面的軌道運行，這種起重機稱為懸掛梁式起重機。
冶金專用橋式起重機在鋼鐵生產過程中可參與特定的工藝操作，其基本結構與普通橋式起重機相似，但在起重小車上還裝有特殊的工作機構或裝置。這種起重機的工作特點是使用頻繁、條件惡劣，工作級別較高。主要有五種類型。
簡易梁橋式起重機類型鑄造起重機：供吊運鐵水注入混鐵爐、煉鋼爐和吊運鋼水注入連續鑄錠設備或鋼錠模等用。主小車吊運盛桶，副小車進行翻轉盛桶等輔助工作。
夾鉗起重機：利用夾鉗將高溫鋼錠垂直地吊運到深坑均熱爐中，或把它取出放到運錠車上。
脫錠起重機：用以把鋼錠從鋼錠模中強制脫出。小車上有專門的脫錠裝置，脫錠方式根據錠模的形狀而定：有的脫錠起重機用項桿壓住鋼錠，用大鉗提起錠模；有的用大鉗壓住錠模，用小鉗提起鋼錠。
加料起重機：用以將爐料加到平爐中。主小車的立柱下端裝有挑桿，用以挑動料箱并將它送入爐內。主柱可繞垂直軸回轉，挑桿可上下擺動和回轉。副小車用于修爐等輔助作業。
鍛造起重機：用以與水壓機配合鍛造大型工件。主小車吊鉤上懸掛特殊翻料器，用以支持和翻轉工件；副小車用來抬起工件。 ...
