數控車床電動刀架設計.rar

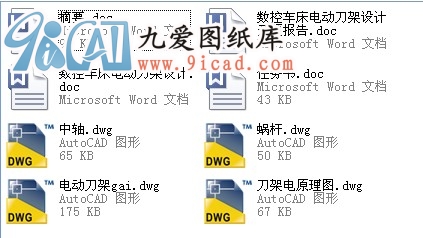

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
15 積分
-
- 摘要
數控車床今后將向中高當發展，中檔采用普及型數控刀架配套，高檔采用動力型刀架，兼有液壓刀架、伺服刀架、立式刀架等品種，預計近年來對數控刀架需求量將大大增加。數控刀架的發展趨勢是：隨著數控車床的發展，數控刀架開始向快速換刀、電液組合驅動和伺服驅動方向發展。 本部分主要對四工位立式電動刀架的機械設計和應用繼電-接觸控制系統控制部分的設計。并對以上部分運用AUTOCAD做圖，對電動刀架有更直觀的了解。最后的提出了對電動刀架提出了意見和措施。
關鍵詞 ：數控刀架 ； 電動刀架 ； 四工位
目錄
緒 論 1
第1章 數控自動刀架總體介紹 2
1.1 數控自動刀架的設計背景 2
1.2 設計準則 2
1.3 主要技術參數 2
1.4 本章小結 3
第2章 自動刀架電氣說明書 4
2.1 電動刀架系統 4
2.1.1 電動刀架及其工作原理 4
2. 1. 2 電動刀架動作過程 4
2.1.3 技術說明 5
2.1.4 接口注意事項 6
2.1.5 在裝調中，可能出選的異常現象及原因 6
2.1.6 PLC控制說明 11
2.2 本章小結 14
第3章 電動刀架機械說明書 15
3.1 工作原理 15
3.2 刀架動作順序 15
3.3 步進電機的選用 15
3.4 蝸輪及蝸桿的選用與校核 16
3.4.1 選擇蝸桿傳動類型 16
3. 4. 2 選擇材料 16
3.4.3 按齒面接觸疲勞強度設計 16
3.5 蝸桿與蝸輪的主要參數與幾何尺寸 18
3. 5. 1 蝸桿 18
3. 5. 2 蝸輪 18
3. 5. 3 校核齒根彎曲疲勞強度 18
3.6 軸的校核與計算 19
3.6.1 畫出受力簡圖 19
3. 6. 2 畫出扭矩圖 19
3. 6. 3 彎矩圖 20
3.7 彎矩組合圖 20
3.8 根據最大危險截面處的扭矩確定最小軸徑 20
3.9 連軸器的選擇 21
3.9.1 類型選擇 21
3.9.2 載荷計算 21
3.9.3 型號選擇 21
3.10 鍵聯接的類型和尺寸 21
3.11 蝸桿上鍵的選取與校核 22
3.12 軸承的選用 22
3. 12. 1 軸承的類型 22
3. 12. 2 軸承的游隙及軸上零件的調配 23
3. 12. 3 滾動軸承的配合 23
3.12.4 滾動軸承的潤滑 23
3. 12. 5 滾動軸承的密封裝置 23
3.13 本章小結 23
第4章 總結 24
致謝 26
參考文獻 27
...
