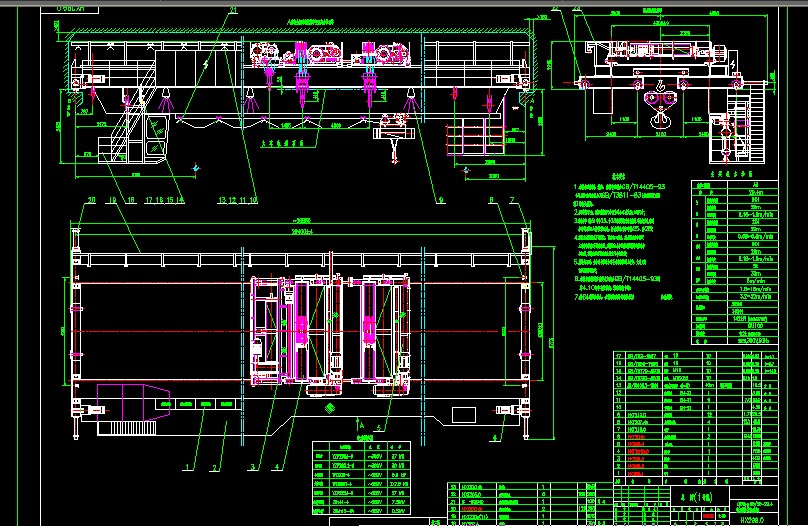

新型橋式起重機cad圖紙 90-20t-29.4m A3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本橋機的制造、裝配、安裝等應符合GB/T14405-93《通用橋式起重機》及GB/T3811-83《起重機設計規(guī)范》的有關規(guī)定。
2.圖中所示主、副鉤極限尺寸僅為單小車在大梁上的尺寸;
3.臨時小車（件5）中件25、件28當抬吊定子時才使用.不吊定子時,臨時小車靠在距A排柱最近處，拆去臨時小車中件25、件28;
4.橋機在正常情況下利用主、副小車工作時，拆去臨時小車靠近 主小車側的水平導向裝置,以保證主小車的緩沖器能夠與臨時小車相撞,抬吊定子時再安裝上該水平導向裝置;
5.抬吊定子時，主小車與臨時小車不允許在軌道上行走，大車只允許以較低速行走;
6.本橋機涂裝的各項要求應符合GB/T14405-93的第4.10條中有關規(guī)定，涂裝的色卡為：
7.件8小車限位撞頭，在現(xiàn)場調好吊鉤極限位置后再焊接。 ...
