截止閥套圖 50Z40H-16C-00

文件大小： 270.94 KB
下載次數：
文件評級：
更新時間：2014-09-21
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

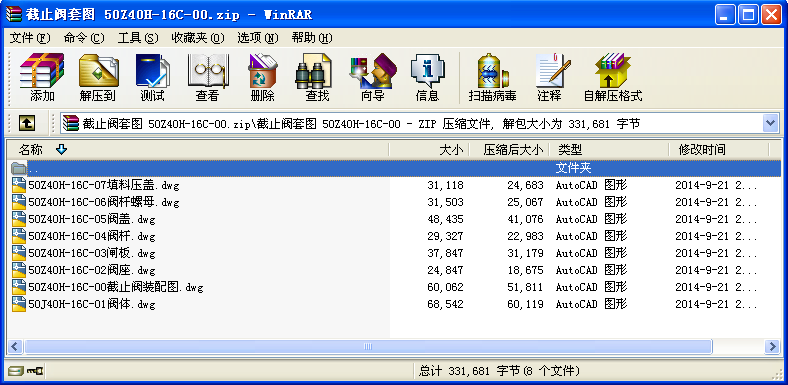

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

技術要求
1、閥門的設計制造按GB/T12234的規定。
2、閥門的結構長度按GB/T12221的規定。
3、法蘭連接尺寸按GB/T9113的規定。
4、閥門的檢驗和試驗標準按JB/T9092的規定。
5、閥門的標志按GB/T12220的規定。
6、點焊應點在銑平位置。
技術要求
1.未注倒角為1*45°。
2.材料應進行調質處理硬度為HB250-280。
3.未注公差按GB/T 1804-2000m級的規定。
技術要求
1、鑄件的技術要求按 GB/T12229標準的規定。
2、鑄件的外觀質量按 GB/T12231標準的規定。
3、閘板不的有影響強度的缺陷，密封面不得有劃傷、刻痕等缺陷。
4、調質處理 HB280～320。
5、未注倒角按 1*45° ，未注圓角 R1～R3。
6、未注尺寸公差按 GB/T1804-2000m級的規定。
技術要求
1、鑄件的技術要求按GB/T12229標準的規定。
2、鑄件的外觀質量按GB/T12231標準的規定。
3、鑄件不應有影響強度和密封性能的縮孔、裂紋、砂眼等缺陷。
4、未注尺寸公差按GB/T 1804-2000m級的規定。
5、未注圓角R2-R5，未注倒角1*45° 。
6、端法蘭尺寸偏差按GB/T9124的規定。
7、最小壁厚t=9.7mm,取10mm。
...
