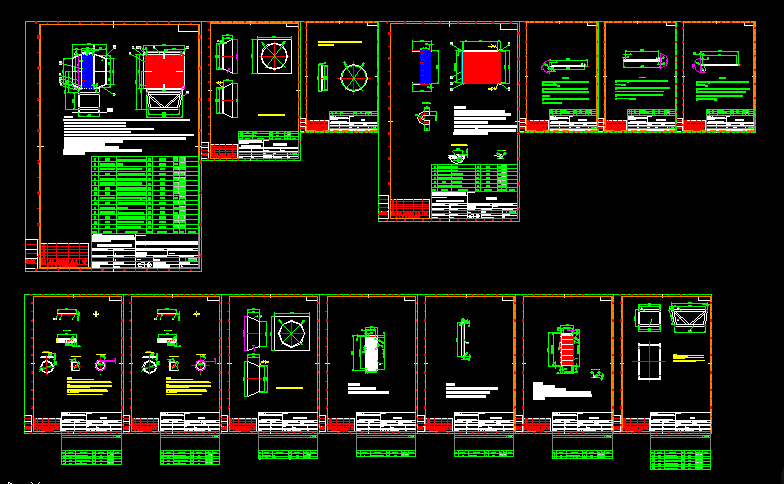

煙氣—蒸汽加熱器機械圖紙
  • 該文件為dwg格式
  • 文件大小： 657.54 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-27
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 煙氣—蒸汽加熱器機械圖紙

  • 技術要求
    1、煙氣加熱器管程設計壓力 1.6 MPa,設計溫度 300°,水壓試驗壓力 2.4MPa；殼程設計壓力 0.002MPa,設計溫度 300°。
    2、集箱按JB/T1610《鍋爐集箱制造技術條件》制造與驗收。
    3、管子按JB/T1611《鍋爐管子制造技術條件》制造與驗收。
    4、螺旋翅片管按JB/T6512《鍋爐用高頻電阻焊螺旋翅片管制造技術條件》制造與驗收。
    5、管箱按JB/T6511《螺旋翅片管箱組裝技術條件》制造與驗收。
    6、板與板件的焊接為密封焊；管板上下沿與上下煙道板間可見接觸處焊接，其它板與管板接觸處采用密封焊接；槽鋼與槽鋼接觸處采用密封焊；槽鋼、角鋼與板采用間斷焊（50-100）；角鋼與槽鋼采用密封焊；以上焊接高度不小于較薄件厚度。
    7、水壓試驗按JB/T1612《鍋爐水壓試驗技術條件》實施。
    8、受壓管子對接焊縫 100％射線檢測。
    9. 與煙氣接觸的傳熱管，集箱，煙道板材料：316L。
    10、除316L以外的碳鋼部件噴涂防銹紅丹漆2遍，面漆為有機硅耐熱銀粉漆。
    11、件14單獨供貨。

    技術要求
    1、受壓管子對接焊縫 100％射線檢測；
    2. 角焊縫首先氬弧焊打底，手工電焊蓋面 ;
    3、焊條：奧022（E00-18-12M02-16）。
    4、彎頭管端倒角1x35°。
    5、所有管束從右側管板往左側管板穿過，穿管完畢之后再在每個 ...
