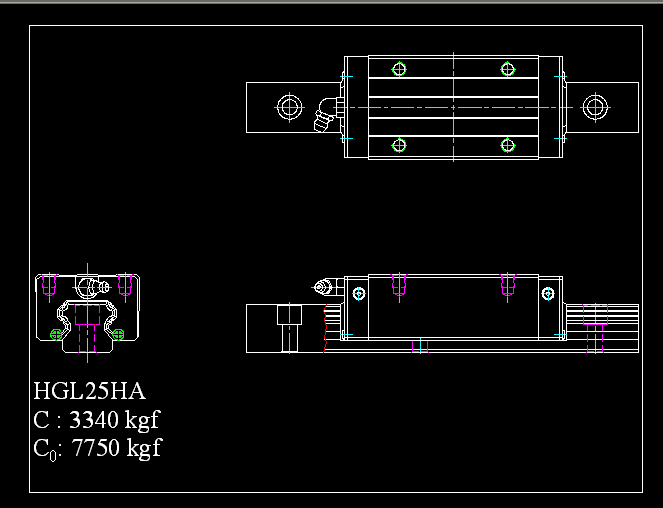

導軌機械圖紙 HGL25HA

文件大小： 78.26 KB
下載次數：
文件評級：
更新時間：2014-09-28
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

直線導軌的安裝步驟
1.在安裝喬必須清楚機械安裝面的污物及表面?zhèn)?br /> 2.將主軌輕輕安置在床臺上，使用側向固定螺絲或其他固定治具使線軌兩側向安裝面輕輕貼合
3.由中間向兩側按順序?qū)⒒壎ㄎ宦萁z稍微選舉，使軌道向安裝面稍微貼合
4.使用扭力扳手，依照平臺材料選用鎖緊扭矩將懷定位螺絲慢慢旋具
5使用相同安裝方式復軌并且個別安裝滑座至主軌上
6.輕輕安置移動平臺到主軌的平臺上
滾動直線導軌副是由導軌、滑塊、鋼球、返向器、保持架、密封端蓋及擋板等組成。當導軌與滑塊作相對，
鋼球就沿著導軌上的經過淬硬和精密磨削加工而成的四條滾道滾動，在滑塊端部鋼球又通過返向裝置（返向器）進入返向孔后再進入滾道，鋼球就這樣周而復始地進行滾動運動。返向器兩端裝有防塵密封端蓋，可有效地防止灰塵、屑末進入滑塊內部。

滾動直線導軌副是在滑塊與導軌之間放入適當?shù)匿撉�，使滑塊與導軌之間的滑動摩擦變?yōu)闈L動摩擦，大大低二者之間的運動摩擦阻力，從而獲得：動、靜摩擦力之差很小，隨動性極好，即驅動信號與機械動作滯后的時間間隔極短，有益于提高數控系統的響應速度和靈敏度。驅動功率大幅度下降，只相當于普通機械的十分之一。與v型十字交叉滾子導軌相比，摩擦阻力可下降約40倍。適應高速直線運動，其瞬時速度比滑動導軌提高約10倍。能實現高定位精度和重復定位精度。能實現無間隙運動，提高機械系統的運動剛度。成對使用導軌副時，具有“誤差均化效應”
，從而降低基礎件（導軌安裝面）的加工精要求，降低基礎件的機械制造成本與難度。 ...
