雙級真空擠出機機械圖紙 JZK50-45D

文件大小： 355.13 KB
下載次數：
文件評級：
更新時間：2014-10-07
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

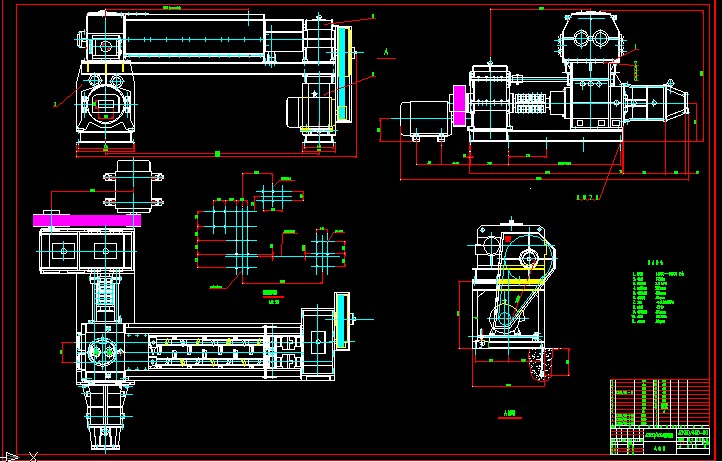

雙級真空擠出機機械圖紙 JZK50-45D
技術特性
生產能力 14000--16000 P/h
擠出動力 132Kw
許用擠出壓力 2.0 MPa
受料端絞刀直徑 500mm
擠出端絞刀直徑 450mm
絞刀軸轉速 24rpm
真空度 <-0.092MPa
攪拌動力 45Kw
攪拌葉回轉直徑 400mm
攪拌軸距 360mm
攪拌軸轉速 24rpm
真空擠出機結構及性能特點：

一. 雙級真空擠出機由雙級攪拌擠出部分（上級）和擠出成型部分（下級）組成，并配備空氣壓縮系統和抽真空系統。采用的氣動離合器可實行遠距離控制。上、下級可采用一字型或丁字型安裝。
二. 真空制磚機主體選用優質鋼板焊接而成，具有結構合理、擠出壓力大，真空度高，堅固耐用、適用性強、耗能低、效率高、維修方便等特點。
三. 真空磚機主機絞刀采用耐磨材料制造，使其壽命超出普通絞刀的4~7倍；導程（螺距）經科學排列，具有"微壓力輸送，高壓力擠出"的功能，可增加擠出壓力和提高工作效率；并采用浮動軸結構，能消除或減少主軸因長期使用造成彎曲后導致設備搖頭、晃動；使設備節能15~30%。
四. 真空磚機軸、齒輪等重要零部件均采用優質碳結鋼和合金鋼經調質或淬火等熱處理工藝加工而成，延長了設備的使用壽命。
五. 擠磚機撥泥板傳動、料位控制均裝有保險裝置，使設備在使用過程中不易損壞主要零部件，并提高了設備故障維修效率。
六. 擠出機機頭中部裝有壓力表，根據壓力表顯示的壓力大小，可監視產品的質量和數量。原料經過雙級擠壓和濕化，熟化程度和擠出壓力大大提高。實現優質高產。 ...
