花鍵軸的機械加工工藝規程設計

文件大小： 2.14 MB
下載次數：
文件評級：
更新時間：2014-10-12
發 布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

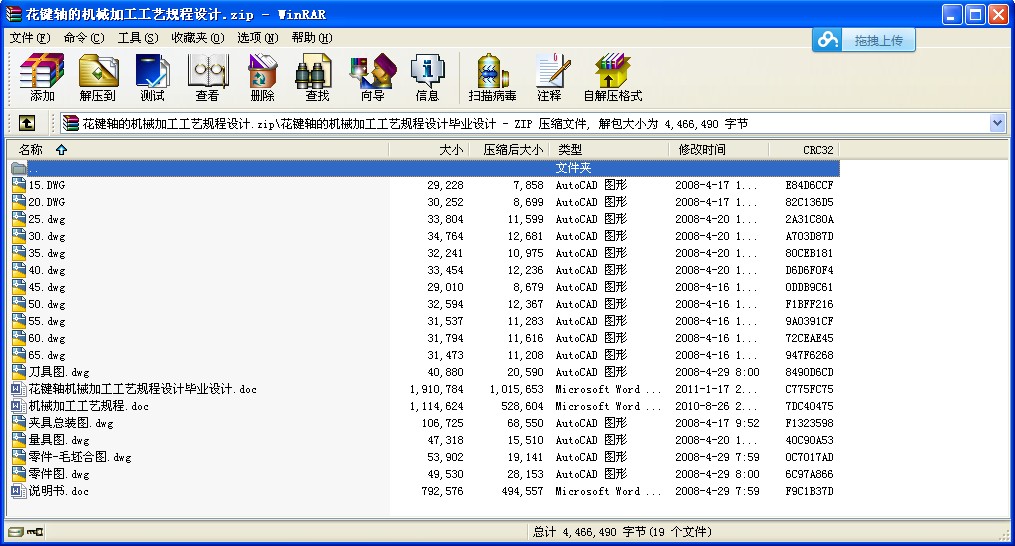

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

花鍵軸的機械加工工藝規程設計

一、設計題目(附圖)：
花鍵軸零件機械加工工藝規程制訂及第工序工藝裝備設計。
二、設計條件：
l、零件圖； 2、生產批量：中批量生產。
三、設計內容：
1、零件圖分析：l）、零件圖工藝性分析（結構工藝性及技術條件分析）；2）、繪制零件圖；
2、毛坯選擇： 1）、毛坯類型； 2）、余量確定； 3）、毛坯圖。
3、機械加工工藝路線確定： 1）、加工方案分析及確定； 2）、基準的選擇；3）、繪制加工工藝流程圖（確定定位夾緊方案）。
4、工藝尺寸及其公差確定： 1）、基準重合時（工序尺寸關系圖繪制）； 2）、利用尺寸關系圖計算工序尺寸； 3）、基準不重合時（繪制尺寸鏈圖）并計算工序尺寸。
5、設備及其工藝裝備確定：
6、切削用量及工時定額確定：確定每道工序切削用量及工時定額。
7、工藝文件制訂： 1）、編寫工藝設計說明書； 2）、填寫工藝規程；（工藝過程卡片和工序卡片）
8、指定工序機床夾具設計： 1）、工序圖分析； 2）、定位方案確定； 3）、定位誤差計算； 4）、夾具總裝圖繪制。
9、刀具、量具沒計。（繪制刀具量具工作圖）
四、上交資料（全部為電子文稿）：
1、零件機械加工工藝規程制訂設計說明書一份；（按統一格式撰寫）
2、工藝文件一套（含工藝流程卡片、每一道工序的工序卡片含工序附圖）；
3、機床夾具設計說明書一份；（按統一格式撰寫）
4、夾具總裝圖一張（A4圖紙）；零件圖兩張（A4圖紙）；
5、刀量具設計說明書一份；（按統一格式撰寫）
6、刀具工作圖一張（A4圖紙）；量具工作圖一張（A4圖紙）。
第一部分　工藝設計說明書
1.零件圖工藝性分析
1.1零件結構功用分析
根據零件簡圖分析：該主軸零件的結構具有如下特點：從形狀上看該工件為階梯結構的花鍵軸，由于長度與直徑之比L/D≈5，所以該工件屬于鋼行主軸。從表面加工類型看，主要加工表面有圓柱面，花鍵，單鍵槽，螺紋，屬于典型的加工表面，易加工。
1.2零件技術條件分析
1．尺寸精度：兩端軸段為Φ20+ -0.008，中間軸段Φ250 -0.03，Φ260 -0.01，花鍵外圓Φ330 -0.03，鍵齒寬8+0.01 -0.06，
鍵槽寬度5-0.015 -0.065，鍵槽底與外圓母線的距離220 -0.1，花鍵軸總長1660 -0.08，左端面與花鍵左端的距離
57+ -0.3，花鍵左端與Φ260 -0.01軸段右端面的距離95+ -0.3
2．位置精度：螺紋M24×1.5的左端面和Φ260 -0.01的右端面相對于A、B兩基面軸線的圓跳動誤差為0.04㎜，花鍵齒面相對于A、B兩基面軸線的平行度誤差為38：0.03㎜，鍵槽與花鍵軸線的對稱度誤差為0.05㎜。
3．表面粗糙度：兩端軸段Φ20+ -0.008外圓和Φ250 -0.03、Φ260 -0.01外圓為Ra=0.8μm，花鍵齒面及其左端面、：螺紋M24×1.5的左端面和Φ260 -0.01的右端面為Ra=1.6μm, M24×1.5的螺紋及花鍵右端面為Ra=3.2μm，花鍵齒根圓為Ra=6.3μm，其余為Ra=6.3μm。
1.3零件結構工藝性分析
經分析該工件為階梯結構的花鍵軸，由于長度與直徑之比L/D≈5，所以該工件屬于鋼行主軸。從表面加工類型看，主要加工表面有圓柱面，花鍵，單鍵槽，螺紋，屬于典型的加工表面，采用一般的加工方法即可，但有些面表面精度要求較高，需進行磨削方可滿足要求。
2.毛坯選擇
2.1毛坯類型
根據軸類零件的特性：鍛件具有較高的綜合力學性能，由于他經過鍛造后，金屬內部，纖維組織沿表面均勻分布，有較高的抗拉，抗彎及抗扭強度。故采用鍛件。模鍛適用于批量生產且加工余量少。
2.2毛坯余量確定
查機械制造工藝設計手冊：單邊余量及公差為3±2，L＝180。 ...
