液力變矩器

文件大小： 9.81 MB
下載次數：
文件評級：
更新時間：2014-06-29
發 布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

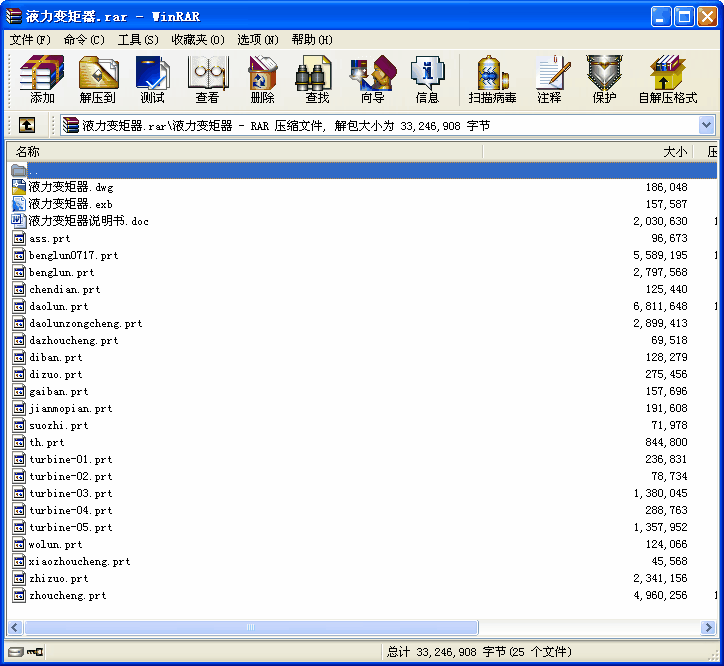

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文的研究是以汽車用液力變矩器為研究對象，基于三維流場理論，借助于UG、GAMBIT、FLUENT等軟件，對液力變矩器的內流場進行了仿真計算。本課題研究的目的和意義就在于，通過CFD軟件的模擬仿真，對液力變矩器的流道的壓力和速度進行有效分析計算。本文主要有以下內容：
(1)首先介紹了課題研究的背景，液力變矩器在國內外的應用情況和流場理論的發展現狀，指出了液力變矩器設計計算的發展方向是三維流場理論；然后對液力變矩器的組成以及工作原理進行了闡述，并指出了主要研究內容。
(2)闡述了計算流體力學的基本理論。首先列出了控制方程包括連續性方程和動量守恒方程，由于本課題研究的是不可壓縮流體，熱交換量可以忽略不計，敵不考慮能量守恒方程，然后介紹了將控制方程離散化的方法；接著詳細介紹了有限體積法的基本原理，常用的離散格式：分析了網格的生成技術，分別對結構網格、非結構網格以及混合網格作了闡述；最后介紹了常用的湍流模型，湍流流動的近壁處理方法和流場數值計算的算法。介紹了反求發測繪液力變矩器。
(3)介紹了常用的一些CFD軟件，并選擇FLUENT對本課題進行研究；為了能夠順利地得到收斂解，提出了研究液力變矩器流場的一些假設，并對流場進行了一定的簡化；然后通過CAD軟件UG建立葉輪流道的幾何模型，并使用GAMBIT生成計算網格，為了提高計算精度，使用六面體網格；選擇分離求解器隱式格式進行求解，使用絕對速度方程，湍流模型選擇標準k一￡模型，同時使用標準壁面函數；離散格式采用二階迎風格式(這樣可以提高解算精度)，壓力一速度耦合選用SIMPLE算法，入口邊界條件使用壓力入口，出口邊界條件使用壓力出口，其余壁面使用非滑移壁面邊界條件；在葉輪之間的交互面上使用混合平面模型。
(4)對計算結果進行了分析，并與實驗結果進行了比較，二者基本吻合證明了三維流場分析的正確性。最后對研究過程中存在的問題進行了分析。
(5)對全文進行了總結。
關鍵詞：液力變矩器、內流場、FLUENT
