錘片式飼料粉碎機.rar

文件大小： 1.6 MB
下載次數：
文件評級：
更新時間：2014-11-28
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

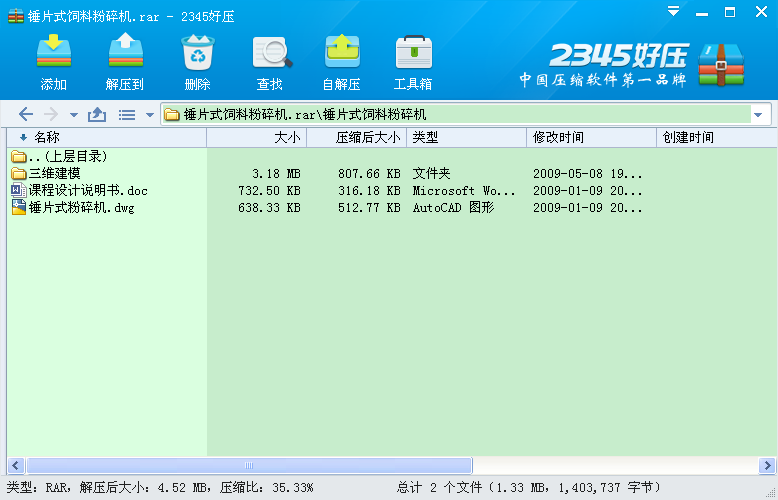

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄

設計任務書……………………… …………………………2
第一部分傳動裝置總體設計 ……………………………3
第二部分 V帶設計 ……………………… ………………5
第三部分軸的設計 ………………………………………7
第四部分錘片設計………………………………………11
第五部分錘片架的設計…………………………………11
第六部分帥片的設計……………………………………11
第七部分校核……………………………………………12
第八部分主要尺寸及數據………………………………13
第九部分錘片式粉碎機常用故障分析…………………14
第十部分第十部分錘片式粉碎機安裝，技術參數分析
及其檢修……………………………………………………14

一、課程設計題目：
錘片式飼料粉碎機裝置（簡圖如下）
該粉碎機主要有以下結構組成：
機架、粉碎箱、風機（轉子與風機均安裝在動力軸上）、主軸、錘片架、銷軸、錘片、進料斗、出料口組成。
工作條件：
連續單向運轉，工作時有輕微振動，使用期限為10年，小批量生產，單班制工作（8小時/天）。運輸速度允許誤差為。
二、課程設計內容
1）傳動裝置的總體設計。
2）傳動件及支承的設計計算。
3）粉碎機裝配圖及零件工作圖。
4）設計計算說明書編寫。
第一部分傳動裝置總體設計

一、傳動方案（已給定）
1）外傳動為V帶傳動。
2）方案簡圖如下：
二、該方案的優缺點：
該工作機有輕微振動，由于V帶有緩沖吸振能力，采用V帶傳動能減小振動帶來的影響，并且該工作機屬于小功率、載荷變化不大，可以采用V帶這種簡單的結構，并且價格便宜，標準化程度高，大幅降低了成本。減速器部分兩級展開式圓柱齒輪減速，這是兩級減速器中應用最廣泛的一種。齒輪相對于軸承不對稱，要求軸具有較大的剛度。高速級齒輪常布置在遠離扭矩輸入端的一邊，以減小因彎曲變形所引起的載荷沿齒寬分布不均現象。原動機部分為Y系列三相交流異步電動機。
總體來講，該傳動方案滿足工作機的性能要求，適應工作條件、工作可靠，此外還結構簡單、尺寸緊湊、成本低傳動效率高。 ...
