左聯軸器零件的機械加工工藝規程設計

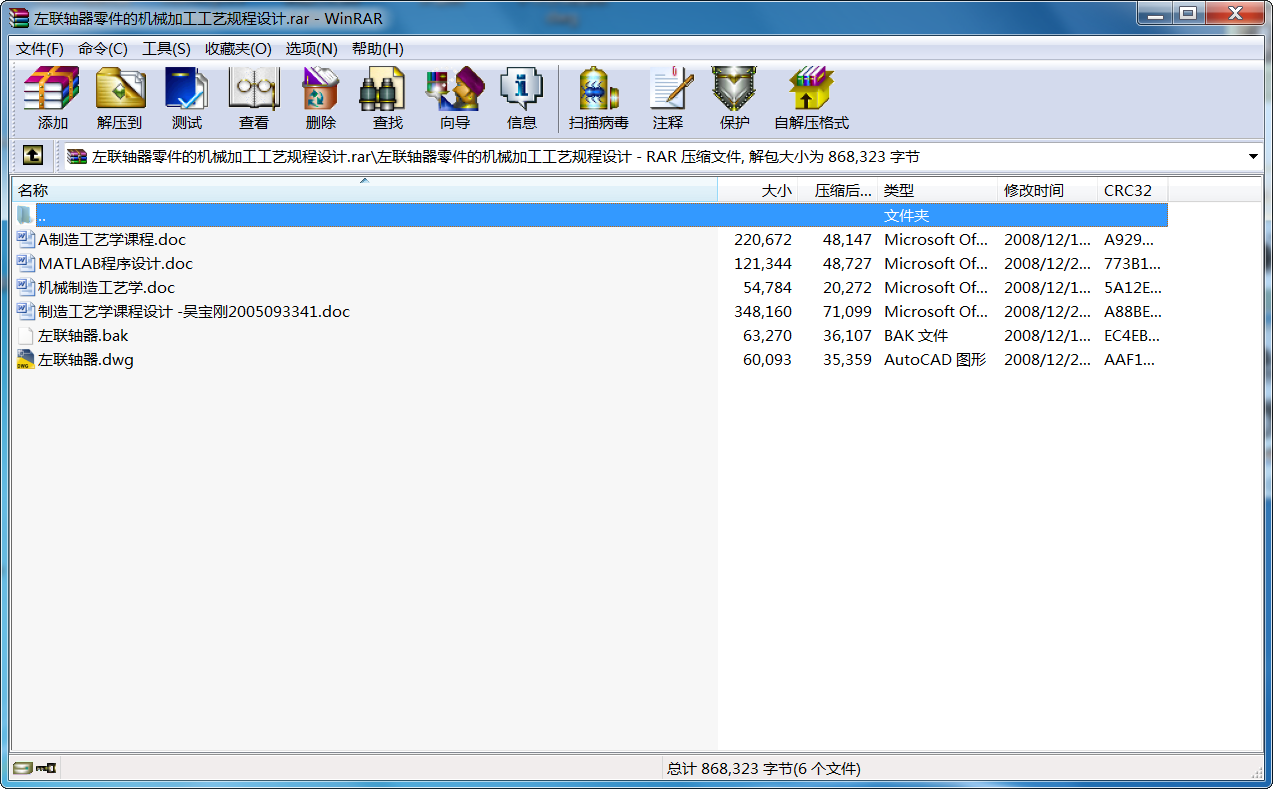

  • 該文件為rar格式
  • 文件大小: 254.63 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-12-24
  • 發 布 人: 184819733
  • 文件下載:
  • 立即下載

17317317121 17317317121
上傳的文件被下載可獲得積分!

積分可下載資料或者提取人民幣!

Ctrl + d 可將本頁面加入收藏夾
  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 左聯軸器零件的機械加工工藝規程設計
  • 左聯軸器零件的機械加工工藝規程設計
    機械制造工藝學課程設計任務書

    適用專業:機械設計制造及其自動化
    設計題目:左聯軸器零件的機械加工工規程
    一、設計前提:中批生產
    二、設計內容:
    1.零件圖 1張
    2.課程設計說明書 1份
    3.機械加工工藝規程 1套
    三、課程設計工作計劃
    第一周周一、二:繪制零件圖
    第一周周三、四、五:撰寫課程設計說明書草稿
    第二周周一、二:修訂并完成課程設計說明書
    第二周周三、四:制定機械加工工藝規程
    第二周周五:答辯





    指導教師簽字:
    系主任簽字:
    年 月 日

    一.零件的工藝分析
    主要加工表面為:
    1 φ32孔。精度為IT7級,表面粗糙度Ra=3.2。
    2 鍵槽。精度為IT9級,兩側面的表面粗糙度Ra=3.2,頂面的表面粗糙度Ra=3.2。
    3 φ28孔。精度為IT13級,表面粗糙度Ra=3.2。
    4 M8螺紋孔。
    5 φ58圓柱面,精度為IT14級,表面粗糙度Ra=6.3。φ58端面的表面粗糙度Ra=12.5。
    6 φ125圓柱面,表面粗糙度Ra=12.5。右端面粗糙度Ra=6.3。

    二、選擇毛坯,確定毛坯尺寸
    1.選擇毛坯
    零件的材料為HT15-33,生產類型為中批量,選用砂型鑄造。

    2.確定加工余量毛坯尺寸與公差
    1)、求最大輪廓尺寸:根據零件圖計算得輪廓尺寸:
    直徑125,高80mm,最大尺寸為125mm。
    2)、選取公差等級CT
    查表3.1-24,得公差等級CT范圍8~12級,取為10級。
    3)、求鑄件尺寸公差
    根據加工面的基本尺寸和鑄造公差等級CT,由表得公差帶相對于基本尺寸對稱分布。
    4)、求機械加工余量等級
    由表3.1 -26得,,得機械加工余量等級范圍E~G級,取為F級。
    5)、求要求的機械加工余量
    由表查得最大輪廓尺寸為125mm。機械加工余量等級F級得RMA數值為1.5mm
    ...
