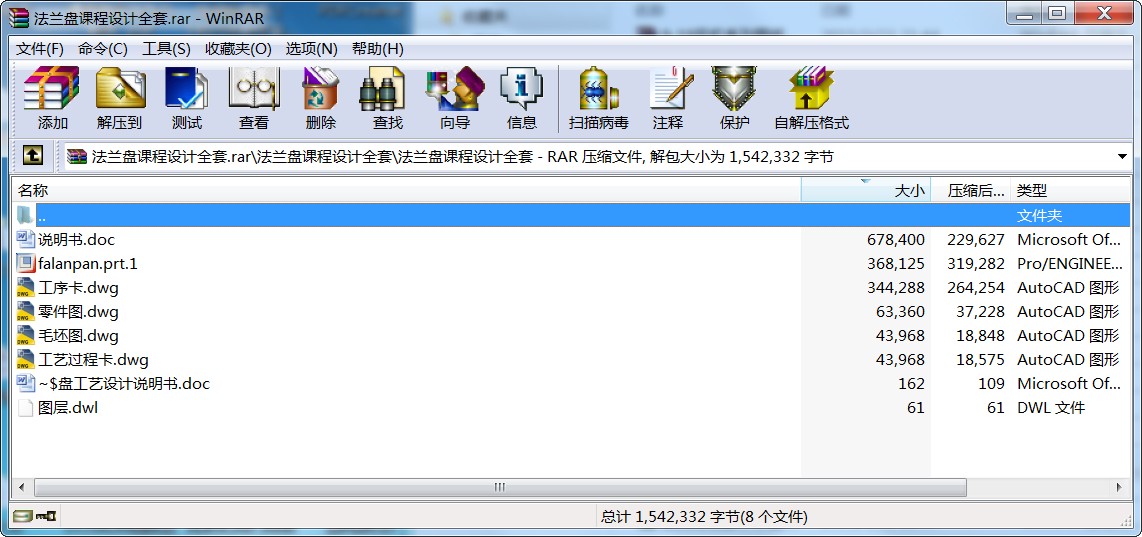

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、前言

機械制造工藝學課程設計是我們學完了大學的全部基礎課、專業基礎課以及大部分專業課之后進行的，特別是對于機械制造工藝學和工程材料這兩門學科的運用，同時也有對刀具和切屑的部分知識的綜合，因此這是我們對之前所學各課程的一次深入的綜合性的總復習,同時還有對相關課外知識的查閱和學習，也是一次我們實際運用知識解決問題的練習。
通過本次課程設計，應該得到下述各方面的鍛煉：
1、能熟練運用機械制造工藝設計中的基本理論以及在生產實習中學到的實踐知識，正確地解決一個零件在加工中的定位、夾緊以及工藝路線安排、工藝尺寸確定等問題，保證零件的加工質量。
2、提高結構設計的能力。通過設計夾具的訓練，應當獲得根據被加工零件的加工要求，設計出高效、省力、經濟合理而且能保證加工質量的夾具的能力。
3、學會使用手冊及圖表資料。掌握與本設計有關的各種資料的名稱、出處、能夠做到熟練運用。
因為這是首次接觸工藝設計，對知識掌握和熟悉程度欠缺，因此在設計中難免會有考慮不周全的地方，也有出現錯誤的地方，還請老師多指正和幫助。
二、零件的分析

本次設計是對法蘭盤零件的加工工藝的設計。法蘭盤零件的主要加工表面是圓柱面、平面及孔。由加工工藝原則可知，保證平面的加工精度要比保證孔的加工精度容易。所以本設計遵循先面后孔的原則。并將孔與平面的加工明確劃分成粗加工和精加工階段以保證加工精度。基準選擇以法蘭盤左端外圓端面和外圓面作為粗基準，以法蘭盤右端外圓端面和外圓面作為精基準。主要加工工序安排是先以法蘭盤左端外圓端面和外圓面互為基準加工出右端外圓端面、外圓面、孔、退刀槽和倒角，再以右端外圓面和最大外圓右端面定位加工出左端外圓端面、外圓面、孔、退刀槽、倒角等。在后續工序中均用端面和外圓面定位加工其他孔與平面。整個加工過程選用通用機床機床。

法蘭盤是用于管道連接。法蘭盤連接時成對使用，并附有法蘭墊圈，用螺栓緊固在一起，實現管道連接。
...
