解放后鋼板彈簧吊耳

文件大小： 725.11 KB
下載次數：
文件評級：
更新時間：2015-05-08
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

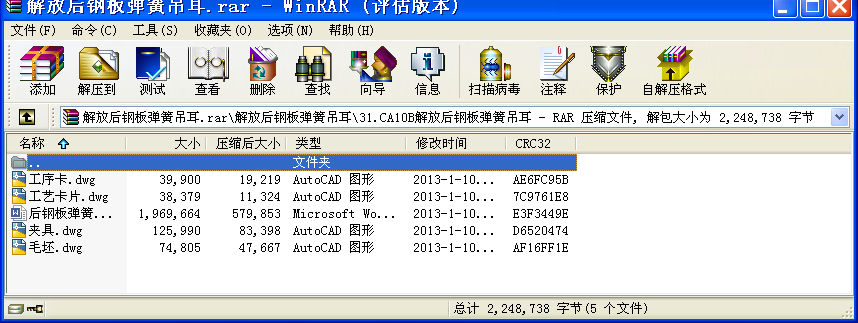

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本次設計是對后鋼板彈簧吊耳零件的加工工藝規程及一些工序的專用夾具設計。后鋼板彈簧吊零件的主要加工表面是平面及孔。由加工工藝原則可知，保證平面的加工精度要比保證孔的加工精度容易。所以本設計遵循先面后孔的原則。并將孔與平面的加工明確劃分成粗加工和精加工階段以保證加工精度。基準選擇以后鋼板彈簧吊耳大外圓端面作為粗基準，以后鋼板彈簧吊耳大外圓端面與兩個工藝孔作為精基準。主要加工工序安排是先以后鋼板彈簧吊耳大外圓端面互為基準加工出端面，再以端面定位加工出工藝孔。在后續工序中除個別工序外均用端面和工藝孔定位加工其他孔與平面。整個加工過程均選用組合機床。

關鍵詞后鋼板彈簧吊耳，加工工藝，專用夾具

目錄

摘要 Ⅰ
ABSTRACT II
目錄 1
1緒論 1
2 后鋼板彈簧吊耳加工工藝規程設計 3
2.1零件的分析 3
2.1.1零件的作用 3
1.1.2零件的工藝分析 3
2.2工藝過程設計所應采取的相應措施 4
2.3后鋼板彈簧吊耳加工定位基準的選擇 4
2.3.1 確定毛坯的制造形式 4
2.3.2粗基準的選擇 4
2.3.3精基準的選擇 5
2.4 工藝路線的制定 5
2.4.1 工藝方案一 5
2.4.2 工藝方案二 5
2.4.3 工藝方案的比較與分析 6
2.5機械加工余量、工序尺寸及毛坯尺寸的確定 6
2.6確定切削用量及基本工時（機動時間） 7
2.7時間定額計算及生產安排 16
2.8 本章小結 18
3 粗銑后鋼板彈簧吊耳內側端面夾具設計 19
3.1粗銑后鋼板彈簧吊耳內側端面夾具設計 19
3.2定位方案的分析和定位基準的選擇 19
3.3定位誤差分析 19
3.4銑削力與夾緊力計算 20
3.5定向鍵與對刀裝置設計 21
3.6夾緊裝置及夾具體設計 23
3.7夾具設計及操作的簡要說明 24
3.8本章小結 24
4 加工工藝孔夾具設計 25
4.1加工工藝孔夾具設計 25
4.2定位方案的分析和定位基準的選擇 25
4.4切削力的計算與夾緊力分析 26
4.5鉆套、襯套、鉆模板及夾具體設計 26
4.6夾具精度分析 28
4.7夾具設計及操作的簡要說明 28
4.8本章小結 29
5 加工工藝孔夾具設計 30
5.1加工工藝孔夾具設計 30
5.2定位方案的分析和定位基準的選擇 30
5.3定位元件的設計 30
5.4定位誤差分析 32
5.5切削力的計算與夾緊力分析 32
5.6鉆套、襯套、鉆模板及夾具體設計 32
5.7夾具精度分析 34
5.8夾具設計及操作的簡要說明 34
5.9本章小結 35
結 論 36
參考文獻 37
致謝 38

...
