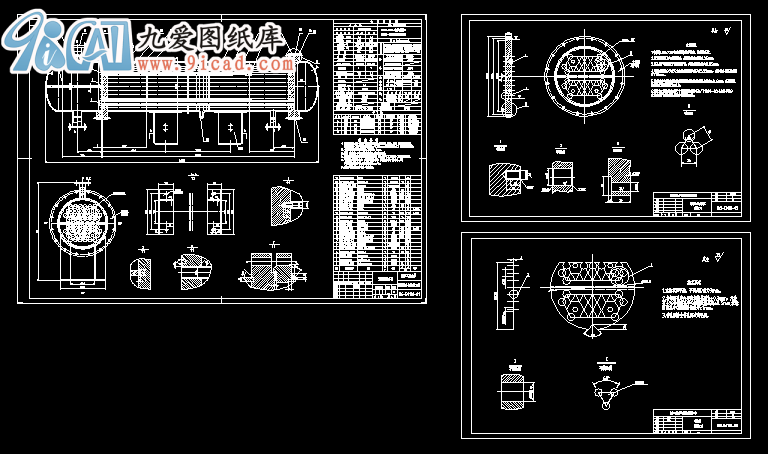

預熱器.dwg

文件大小： 498.31 KB
下載次數：0
文件評級：
更新時間：2015-05-09
發布人： 15895931968

文件下載：

17317317121 17317317121
上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、本設備按GB151-1999《管殼式換熱器》進行制造、試驗、驗收，換熱管Ⅰ級管束。 GB13296-2007.其外徑偏差為± 0.20mm；壁厚偏差為0.02，換熱管不許并接。
2、管板密封面與殼體軸線垂直，其公差為 1mm。
3、接管（內焊縫）不得凸出殼體內表面，并須打磨平滑。
4、設備法蘭與筒體的連接焊縫需經滲透檢測，符合JB/T4730.5-2005Ⅰ級合格。
5、該設備水壓實驗合格后，應將水漬清除干凈。若不能達到這一要求時，應該嚴格控制水中氯離子含量不得超過25mg/L。
6、設備不銹鋼內表面需酸洗，鈍化處理。

技術要求
1.管板按JB4728中II級鍛件進行制造、檢驗和驗收。
2.管板密封面應與軸線垂直，其垂直度公差為0.25mm。
3.管孔應嚴格垂直于管板密封面，其垂直度公差為0.05mm。
4.管板鉆孔后≥96%允許孔橋寬度必須≥25.25mm，允許最小孔橋寬度為31.75mm。
5.螺栓孔中心圓直徑和相鄰兩螺栓孔間弦長極限偏差為±0.6mm；任意兩螺栓孔弦長極限偏差為±1.0。
6.機械加工面未注公差尺寸的極限偏差按GB/T1804-92《公差與配合未注公差尺寸的極限偏差》規定的m級。

技術要求
1.支持板應平整，平面度公差為3mm。
2.相鄰兩孔中心距離極限偏差為±0.3mm，允許有4%相鄰兩孔中心距極限偏差為±0.5mm,任意兩管孔中心距極限偏差為±1mm。
3.鉆孔后除去管孔周邊的毛刺。 ...
