花生脫殼、清洗一體機的設計全套圖紙

文件大小： 1.2 MB
下載次數：
文件評級：
更新時間：2015-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

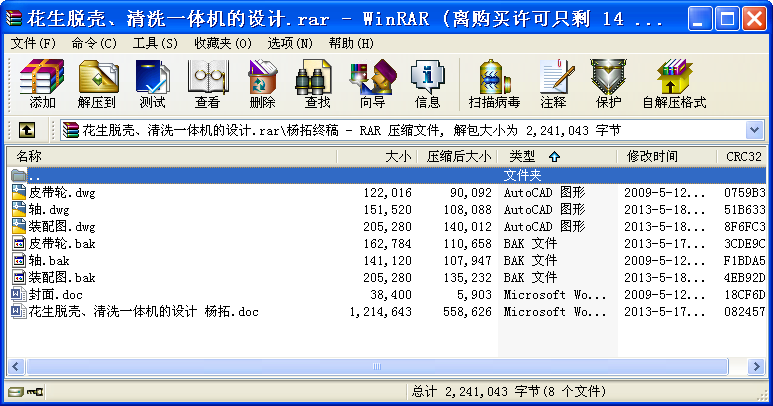

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

花生在加工或作為出口商品時，需要進行剝殼清洗加工。花生在制取油脂時，剝殼的目的是為了提高出油率，提高毛油和餅粕的質量，利于軋胚等后續工序的進行和皮殼的綜合利用。
花生脫殼清洗一體機是將花生果去掉外殼而得到花生仁并對花生仁進行清洗的場上作業機械。在對花生進行脫殼的同時，又對花生仁進行簡單的清洗。從而既大大的縮短了兩者分開獨立操作的時間，又提高了工作效率。
在該機器平臺上，通過進料口進料，然后花生在完成上述工序后，接下來就是分離清洗操作了，通過花生仁與殼的密度的不同，進而其在水里的浮沉情況也不盡相同。從而即達到了對殼仁的分離作用，又達到了對部分劣質花生仁分離作用，從而達到了對花生仁的簡單清洗。最后既是出料工序了，通過特制皮帶輪的傳送，從而對分離清洗后的花生仁出料的完成。經水的花生不易儲存，故該機械用于去殼后立即進行加工處理的場所，如需儲存需對花生進行快速干燥。

關鍵詞：脫殼清洗分離傳送

目錄

摘要 2
Astract 3
第1章緒論 5
1.1引言 5
1.2花生脫殼，清洗機的優點 6
第2章花生脫殼，清洗清洗一體機的原理及分析 6
2．1運動方案的確定 6
2.1.1方案一：刮板式花生去殼機結構（其機構簡圖如圖2.1.1） 6
2.1.2方案二：滾棒擠壓式花生去殼機構（其機構簡圖如圖2.1.3） 7
2.2集料傳送裝置的確定 8
2.2.1方案一：四連桿式取料裝置（其機構簡圖如圖2.3.1） 8
2.3.2方案二：皮帶輪式取料裝置（其簡圖如圖2.3.2） 8
2.4電動機的確定 9
第3章基本尺寸確定 12
3.1脫殼裝置的尺寸確定 12
3.2集料傳送裝置的尺寸確定 12
3.4傳動比的確定 13
第4章主要零件的設計 15
4.1膠帆布平帶傳動設計（一） 15
4.2 膠帆布平帶傳動設計（二） 17
4.3 膠帆布平帶傳動設計（三） 18
4.4 圓柱直齒輪的設計與校核 20
4.4.1 選擇材料、熱處理方法及精度等級 20
4.4.2設計基本參數與條件 20
4.4.3選擇齒輪材料和精度等級 20
4.4.4齒面接觸疲勞強度計算 20
4.5軸的校核 23
4.5.1 選取軸的材料 23
4.5.2 初步確定軸的最小直徑 23
4.5.3 軸的結構設計及軸承的選擇 24
4.5.4 按彎扭合成應力校核軸的強度 25
第五章總結 29
參考文獻 29
...
