輸出軸零件的機械加工工藝規程及工藝裝備設計
- 文件介紹：

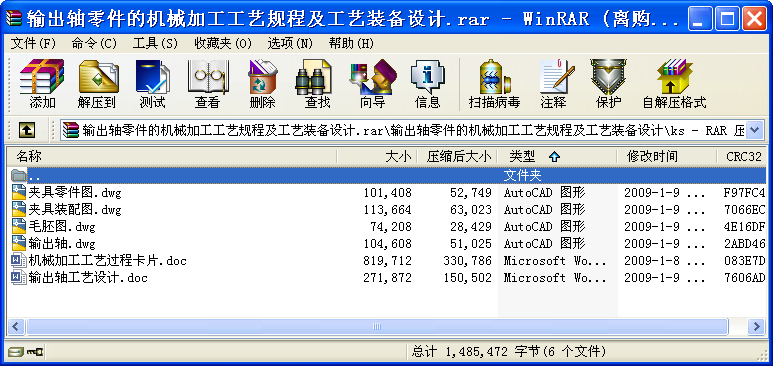

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
-
1零件的分析
1.1零件的作用
題目所給定的零件為輸出軸，其主要作用，一是傳遞轉矩，使主軸獲得旋轉的動力；二是工作過程中經常承受載荷；三是支撐傳動零部件。
1.2零件的工藝分析
從零件圖上看，該零件是典型的零件，結構比較簡單，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圓柱面，φ50、φ80、φ104的內圓柱表面，10個φ20的通孔，圖中所給的尺寸精度高，大部分是IT6級；粗糙度方面表現在鍵槽兩側面、φ80內圓柱表面為Ra3.2um, φ55外圓柱面、大端端面為Ra1.6um, φ60、φ75外圓柱面為Ra0.8um，其余為Ra6.3um，要求不高；位置要求較嚴格，表現在φ55的左端面、φ80內孔圓柱面對φ75、φ60外圓軸線的跳動量為0.04mm, φ25孔的軸線對φ80內孔軸線的位置度為φ0.05mm,鍵槽對φ55外圓軸線的對稱度為.0.08mm；熱處理方面需要調質處理，到200HBW，保持均勻。 通過分析該零件，其布局合理，方便加工，我們通過徑向夾緊可保證其加工要求，整個圖面清晰，尺寸完整合理，能夠完整表達物體的形狀和大小，符合要求。
2．工藝規程的設計
2.1確定毛坯的制造形式
毛坯的選擇和擬定毛坯圖是制定工藝規程的最初階段工作之一，也是一個比較重要的階段，毛坯的形狀和特征（硬度，精度，金相組織等）對機械加工的難易，工序數量的多少有直接影響，因此，合理選擇毛坯在生產占相當重要的位置，同樣毛坯的加工余量的確定也是一個非常重要的問題。
毛坯種類的選擇決定與零件的實際作用，材料、形狀、生產性質以及在生產中獲得可能性，毛坯的制造方法主要有以下幾種：1、型材2、鍛造3、鑄造4、焊接5、其他毛坯。根據零件的材料，推薦用型材或鍛件，但從經濟方面著想，如用型材中的棒料，加工余量太大，這樣不僅浪費材料，而且還增加機床，刀具及能源等消耗，而鍛件具有較高的抗拉抗彎和抗扭強度，沖擊韌性常用于大載荷或沖擊載荷下的工作零件。 ...
