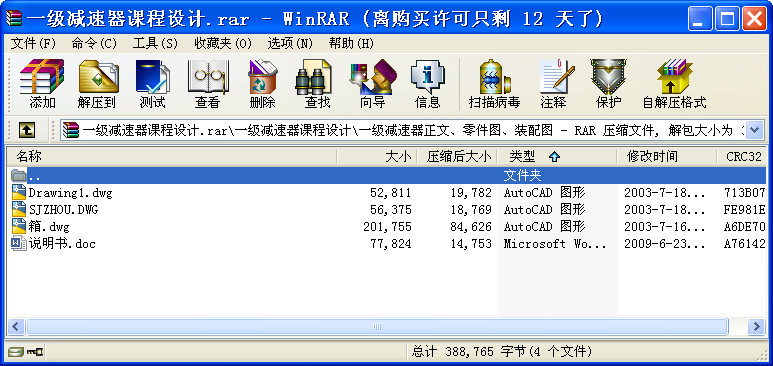

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

計算過程及計算說明
一、傳動方案擬定
（1）工作條件：使用年限8年，工作為二班工作制，載荷平穩，環境清潔。
（2）原始數據：滾筒圓周力F=1000N；帶速V=2.0m/s；滾筒直徑D=500mm；滾筒長度L=500mm。
二、電動機選擇
1、電動機類型的選擇： Y系列三相異步電動機
2、電動機功率選擇：
（1）傳動裝置的總功率：
η總=η帶×η2軸承×η齒輪×η聯軸器×η滾筒
=0.96×0.982×0.97×0.99×0.96
=0.85
(2)電機所需的工作功率：
P工作=FV/1000η總
=1000×2/1000×0.8412
=2.4KW

3、確定電動機轉速：
計算滾筒工作轉速：
n筒=60×1000V/πD
=60×1000×2.0/π×50
=76.43r/min
按手冊P7表1推薦的傳動比合理范圍，取圓柱齒輪傳動一級減速器傳動比范圍I’a=3~6。取V帶傳動比I’1=2~4，則總傳動比理時范圍為I’a=6~24。故電動機轉速的可選范圍為n’d=I’a×
n筒=（6~24）×76.43=459~1834r/min
符合這一范圍的同步轉速有750、1000、和1500r/min。

根據容量和轉速，由有關手冊查出有三種適用的電動機型號：因此有三種傳支比方案：如指導書P15頁第一表。綜合考慮電動機和傳動裝置尺寸、重量、價格和帶傳動、減速器的傳動比，可見第2方案比較適合，則選n=1000r/min 。

4、確定電動機型號
根據以上選用的電動機類型，所需的額定功率及同步轉速，選定電動機型號為Y132S-6。
其主要性能：額定功率：3KW，滿載轉速960r/min，額定轉矩2.0。質量63kg。
三、計算總傳動比及分配各級的傳動比
1、總傳動比：i總=n電動/n筒=960/76.4=12.57
2、分配各級偉動比
（1）據指導書P7表1，取齒輪i齒輪=6（單級減速器i=3~6合理）
（2） ∵i總=i齒輪×I帶
∴i帶=i總/i齒輪=12.57/6=2.095 ...
