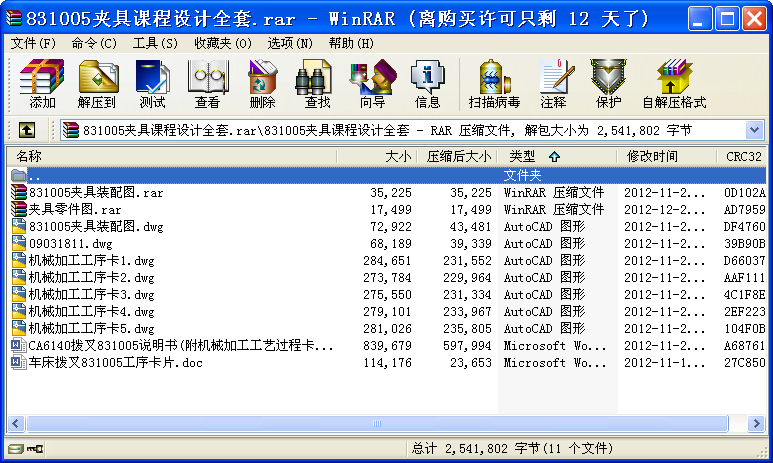

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

前言

通過機床工藝及夾具設計，匯總所學專業知識如一體(如《公差于配合》、《機械零件設計》、《金屬切削機床》、《機械制造工藝》等)。讓我們對所學的專業課得以鞏固、復習及實用，在理論與實踐上有機結合；使我們對各科的作用更加深刻的熟悉與理解，并為以后的實際工作奠定堅實的基礎！
在些次設計中我們主要是設計CA6140撥叉的銑床夾具。在此次課程設計過程中，我小組成員齊心協力、共同努力完成了此項設計。在此期間查閱了大量的書籍，并且得到了有關老師的指點，尤其是教務處張永丹老師，我系劉學斌老師的大力幫助，在此表示感謝！
一．設計的目的：
機械制造工藝學課程設計,是在學完機械制造工藝學及夾具設計原理課程，經過生產實習取得感性知識后進行的一項教學環節；在老師的指導下，要求在設計中能初步學會綜合運用以前所學過的全部課程，并且獨立完成的一項工程基本訓練。同時，也為以后搞好畢業設計打下良好基礎。通過課程設計達到以下目的：
1、能熟練的運用機械制造工藝學的基本理論和夾具設計原理的知識，正確地解決一個零件在加工中的定位，夾緊以及合理制訂工藝規程等問題的方法，培養學生分析問題和解決問題的能力。
2、通過對零件某道工序的夾具設計，學會工藝裝備設計的一般方法。通過學生親手設計夾具（或量具）的訓練，提高結構設計的能力。
3、課程設計過程也是理論聯系實際的過程，并學會使用手冊、查詢相關資料等，增強學生解決工程實際問題的獨立工作能力。
二．零件的分析
（一）、零件的作用：題目給定的零件是CA6140撥叉（見附圖1）它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求進行工作。寬度為18+0.0120mm的槽尺
寸精度要求很高，因為在撥叉拔動使滑
移齒輪時如果槽的尺寸精度不高或間隙
很大時，滑移齒輪得不到很高的位置精
度。所以，寬度為18+0.0120mm的槽和滑
移齒輪的配合精度要求很高。
（二）、零件的工藝分析：
CA6140撥叉共有兩組加工表面。
1.以花鍵孔的中心線為基準的加工面
這一組面包括 ...
