Φ320短應力線軋機設計

文件大小： 1.08 MB
下載次數：
文件評級：
更新時間：2015-06-05
發布人：馬上有錢

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

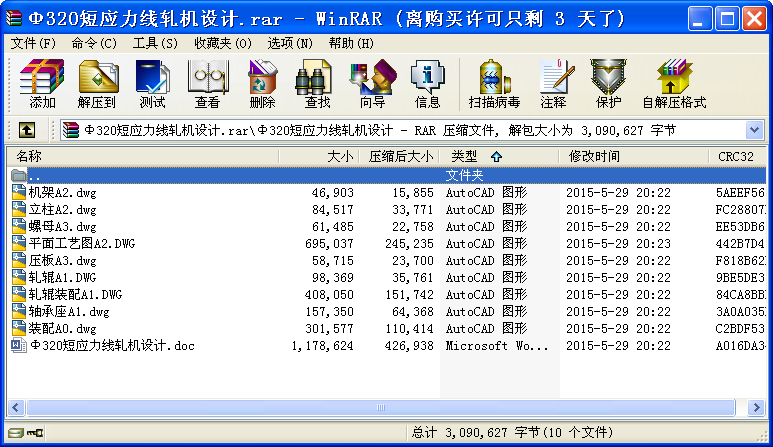

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
棒材是鋼鐵產品的主要品種之一，廣泛應用于工業，農業，交通運輸和建筑業。在我國國民經濟的發展中需求量很大。近年來世界各國都在注重研制和使用連鑄連軋等新技術和新設備來生產棒材。本設計主要針對Φ320短應力線軋機的機械部分設計。堅持高速和連續的技術開發方向，并且著眼于全過程的連續進行設計的，以此來提高我國棒材軋機的裝備水平。加工產品的原料規格為： mm。所用鋼種為：普碳鋼、低合金結構鋼、不銹鋼（約含25%）。論文主要內容包括：軋輥與軋輥軸承的設計、立柱的設計、機架和機座傾翻力矩的設計計算、輔助設備的選擇，并且對主要部件（軋輥、軸承及立柱等）的能力進行了校核。還對生產車間布置和環境保護，進行了大概的設計和規劃。

關鍵詞：短應力線軋機；棒材；軋輥；軸承；立柱

目錄
摘要 I
Abstract II
第一章引言 1
1.1 概述 1
1.2 棒材的生產工藝簡介 2
第二章軋輥與軋輥軸承 6
2.1 軋輥 6
2.1.1 軋輥結構與特點 6
2.1.2 軋輥材料及選用 6
2.1.3 軋輥的尺寸參數 7
2.2 軋輥強度核算 9
2.2.1 軋制力在接觸弧上的作用點問題 9
2.2.2 簡單軋制 10
2.2.3 軋輥的安全系數與許用系數 10
2.2.4 有槽軋輥的計算 11
2.3 軋輥軸承 13
2.3.1 軋輥支撐設計 13
2.3.2 軸承的組合設計 14
2.3.3 壽命計算 14
2.3.4 軸承座的結構與設計 16
2.3.5 軋輥軸承的潤滑技術 17
第三章軋輥調整與平衡裝置 21
3.1 軋輥調整裝置的作用 21
3.2 軋機手動調整裝置 21
3.2.1 上輥手動調整裝置 21
3.2.2 下輥手動調整 22
3.3 立柱 22
3.3.1 計算立柱的分布載荷 23
3.3.2 立柱——螺紋段的設計計算 23
3.3.3 壓下螺母的結構尺寸設計 24
3.3.4 壓下螺母的固定形式 27
3.3.5 立柱其余部分段的設計 27
3.4 軋機平衡裝置的設計 28
3.4.1 平衡裝置的作用 28
3.4.2 平衡裝置的選取 29
第四章換輥和導衛裝置 30
4.1 換輥裝置 30
4.2 導衛裝置 30
第五章機架 32
5.1 機架的主要尺寸和結構 32
5.2 工作機座的傾翻力矩及機座支反力計算 32
5.3 軌座支反力及地腳螺栓的強度計算 36
5.4 地腳螺栓地選擇與強度檢驗 36
第六章輔助設備的選擇 38
6.1 加熱設備 38
6.1.1 入爐設備 38
6.1.2 出爐設備 39
6.2 加熱爐選擇 40
6.2.1 爐型確定 40
6.2.2 爐子尺寸的確定 40
6.3 起重運輸設備的選擇 41
6.3.1 起重機 41
6.3.2 輥道的選用 42
6.4 除鱗設備的選擇 43
6.5 剪切設備的選擇 44
6.6 層流冷卻設備的選擇 45
第七章車間平面布置 46
7.1 平面布置的原則 46
7.2 金屬流程線的確定 46
7.3 設備間距的確定 47
7.3.1 加熱爐間距離 47
7.3.2 加熱爐到軋機的距離 47
7.3.3 柱間距離的確定 47
7.3.4 其它設備之間的距離 47
第八章環境保護與綜合利用 49
8.1 環保對車間設計的要求 49
8.2 環保的內容與對策 49
結束語 51
參考文獻 52
...
