ZY32001535型掩護式支架設計
- 文件介紹：

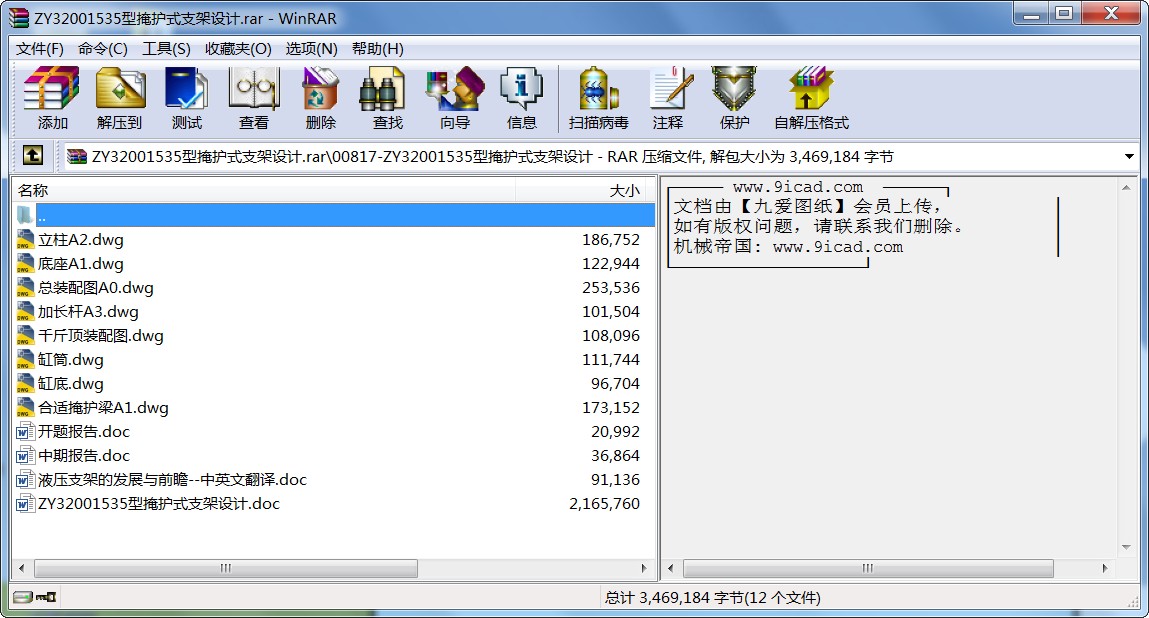

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本課題主要論述了液壓支架的主要設計過程。其中包括：液壓支架的選型、總體設計、主要零部件的設計、校核以及液壓系統設計。
支架的形式為掩護式支架。支架除了要有效的對頂板進行有效支撐，還要實現升、降、推移四個步驟。支架采用四連桿機構，改善支架的受力狀況，縮小支架的升降過程中頂梁前端前后移動的距離。立柱采用單伸縮液壓缸，前端帶有加長桿，以滿足支架最低及最高位置時的高度要求。頂梁掩護梁、底座都做成箱體結構用鋼板焊接而成。
在研制液壓支架時，需要對支架進行生產試驗和分析研究，確定合理的液壓支架受力參數、運動參數和結構參數，以及選定液壓支架最佳方案等方面綜合性的科學技術問題。本設計主要從支架的工作原理這手，然后進行總體結構設計以及校核。
關鍵詞：液壓支架；頂梁；底座；立柱；結構設計
...
