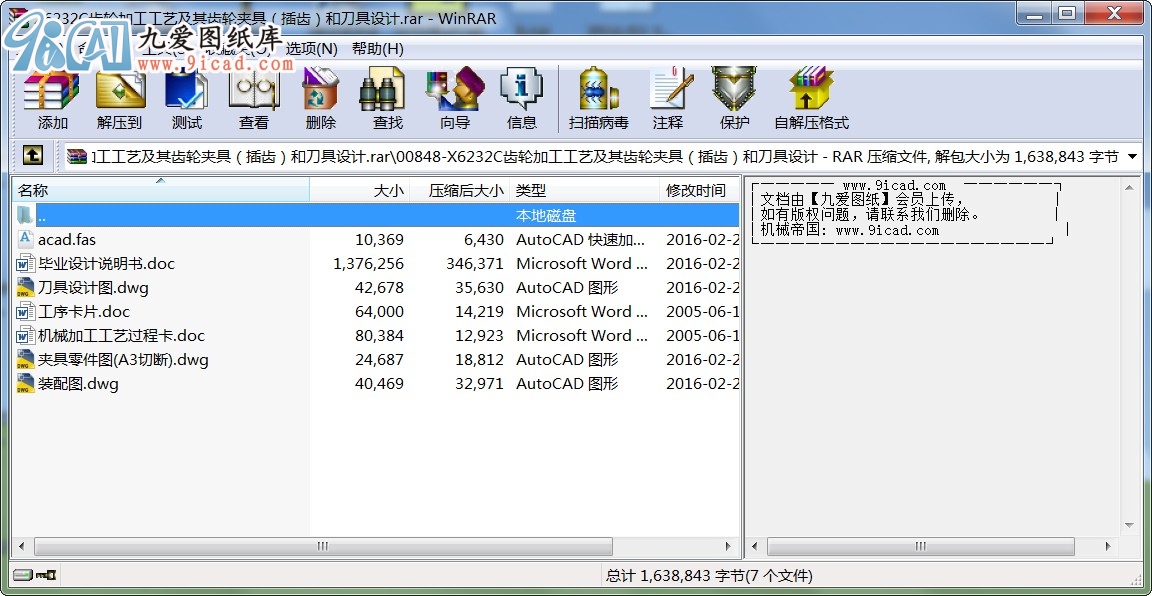

- X6232C齒輪加工工藝及其齒輪夾具（插齒）和刀具設計.rar
摘 要
此篇論文主要內容是對X6232C機床齒輪的加工工藝路線進行的研究、設計，其中包括了各道工序的加工方法，機床、刀具、夾具、輔具的選擇，基準面的選取，定位和夾緊方案的擬定；以及對插齒工序中所使用的專用夾具和刀具進行了研究設計。此次設計的主要內容在于如何使加工工序簡單化、降低加工難度，從而達到提高產品加工效率，加快產品上市時間的目的。
關鍵詞 工序，插齒，齒輪，夾具，刀具
ABSTRACT
This thesis is the main content of machine tool X6232C main gear machining line for the research, design, Including the Road processes processing methods, machine tools, cutlery, fixtures, a Catholic instrument choice, datum selection, positioning and clamp programming; And the research design for the fixture and Cutters of gear shaping, The main content of the study is how to simplify the processes, reduce processing difficulty, and thus achieve greater processing efficiency, speed up product listed time.
Keywords： The process, gear shaping，gear，F(xiàn)ixture，Cutters
目 錄
摘 要 I
ABSTRACT II
第一章 X6232C齒輪的加工工藝 2
1.1 X6232C齒輪的工藝分析 2
1.2 X6232C齒輪的工藝要求 2
1.3 確定毛坯的制造形式 2
1.4 確定定位基準 3
1.4.1 粗基準的選擇 3
1.4.2 精基準選擇的原則 3
1.5 確定各表面加工方案 4
1.5.1 在選擇各表面及孔的加工方法時，要綜合考慮以下因素 4
1.5.2 零件表面加工方法的選擇 5
1.6 工藝路線的擬訂 5
1.6.1工序的合理組合 5
1.6.2 加工階段的劃分 6
1.6.3 工藝路線 7
1.7 確定X6232C齒輪的偏差，機械加工余量及毛坯尺寸，設計毛坯圖 8
1.7.1 毛坯形狀、尺寸確定的要求 8
1.7.2 確定機械加工余量 8
1.7.3 確定毛坯尺寸 9
1.7.4 設計毛坯圖 9
1.8 工序設計 11
1.8.1 選擇加工設備 11
1.8.2 確定工序尺寸 12
1.9 確定切削用量及基本時間（機動時間） 13
1.9.1 工序Ⅰ(車端面、外圓)切削用量及基本時間的確定 13
1.9.2 工序Ⅱ (車端面、外圓)切削用量及基本時間的確定 15
1.9.3 工序Ⅲ (車端面、外圓)切削用量及基本時間的確定 16
1.9.4 工序Ⅳ (車端面、外圓及倒角)切削用量及基本時間的確定 17
1.9.5 工序Ⅴ (鉆孔、擴孔及倒角)切削用量及基本時間的確定 18
1.9.6 工序Ⅵ (鉆孔)切削用量及基本時間的確定 19
1.9.7 工序Ⅶ (插齒)切削用量及基本時間的確定 19
1.9.8 工序Ⅷ (插鍵槽)切削用量及基本時間的確定 20
1.9.9 工序Ⅹ (攻螺紋)切削用量及基本時間的確定 21
第二章 夾具設計 22
2.1 研究原始資料 22
2.2 夾具設計 22
2.2.1 定位基準的選擇 22
2.2.2 切削力及夾緊力計算 22
2.2.3 定位誤差分析 23
2.2.4 夾具設計及操作的簡要說明 24
第三章 刀具設計 25
3.1 刀具材料的選擇 25
3.2 刀具設計 25
3.2.1 刀具結構設計的普遍原則 25
3.2.2 零件主要參數的確定 26
3.2.3 共軛齒輪主要參數的確定 26
3.2.4 刀具的設計和主要參數計算 27
總 結 32
參 考 文 獻 34
致 謝 35
前言
畢業設計是在我們學完了大學的全部的基礎課、技術課以及大部分專業之后進行的。同時結合社會實踐，金工實習，畢業實習的知識對機械加工制造的全面總結，也是我們在畢業之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練。因此,它在我們四年的大學生活中有重要的地位。 就我個人而言,我希望通過這次畢業設計對自己未來從事的工作進行一次適應性的訓練從中鍛煉自己分析問題,解決問題的能力,為今后的工作打下堅實的基礎。 就工藝編制而言，加工工藝由零件特點，技術要求，加工工藝過程卡，工藝分析和質量評定等五個部分。工藝分析中對過程卡的工藝路線，熱處理安排及所用的夾具、刀具進行合理的分析選用。從而保證加工的各種精度要求。 就夾具設計而言，首先應該明確它的要求。夾具是在金屬切削加工中，用以準確地確定工件位置，并將其牢固夾緊。夾具的設計是為了保證工件的加工質量，提高加工效率，減輕勞動強度，充分發揮和擴大機床的工藝性能。在夾具設計整個過程中，始終要貫穿這樣的思想。 就刀具設計而言，刀具的全部結構要素都應以充分發揮刀刃的切削作用為目的。刀具的結構是為刀刃服務的。因而刀具結構的好壞是看其是否充分發揮了刀刃的切削性能。結構要簡明實用，工藝性好，便于制造，易于推廣。因此除要求聯接環節，調節環節，接合面和各機構元件盡可能少外，還要考慮元件的制造工藝性
整本說明書包含了工藝、夾具設計、刀具設計的所有詳細過程，并附有公式計算的詳盡過程和圖表，使讀者能夠更清晰的了解夾具設計的全程。編寫這本說明書，參考了許多資料，并且得到了指導老師張良棟老師的細心指導，以及本班同學的相互探討，還有機自教研室的其他老師的指導，在此致謝。 由于水平有限，錯誤和不足之處在所難免，懇請各位老師批評指正。
...
