壓縮機箱體加工工藝及夾具設計
  • 該文件為rar格式
  • 文件大小: 645.22 KB
  • 下載次數
  • 文件評級
  • 更新時間:2016-02-26
  • 發 布 人: 184819733
  • 文件下載:
  • 立即下載

17317317121 17317317121
上傳的文件被下載可獲得積分!

積分可下載資料或者提取人民幣!

Ctrl + d 可將本頁面加入收藏夾
  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 壓縮機箱體加工工藝及夾具設計

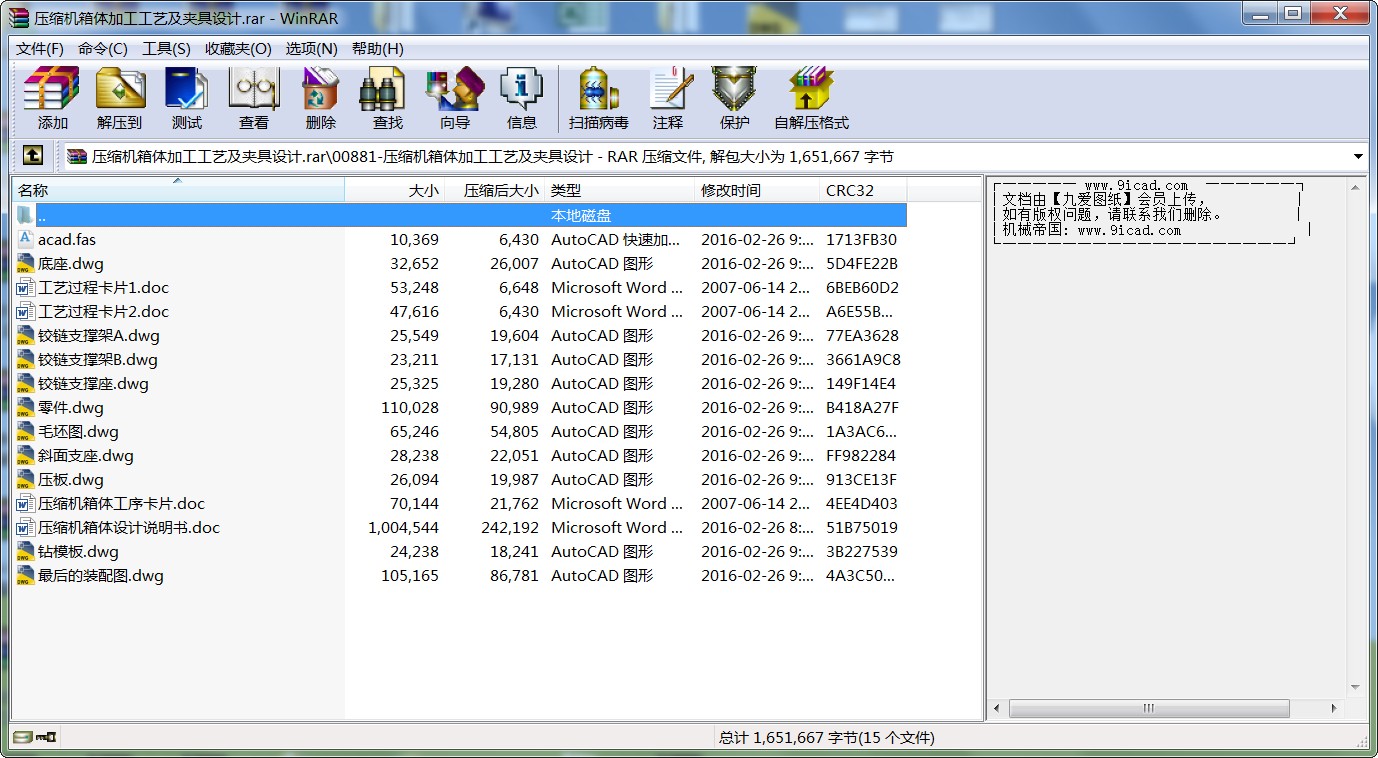

  • 壓縮機箱體加工工藝及夾具設計.rar
    摘要

    零件的加工工藝編制,在機械加工中占有非常重要的地位,零件工藝編制得合不合理,這直接關系到零件最終能否達到質量要求;夾具的設計也是不可缺少的一部分,它關系到能否提高其加工效率的問題。因此這兩者在機械加工行業中是至關重要的環節。
    本次設計的是壓縮機箱體加工工藝以及夾具的設計,壓縮機主要作用是把低壓冷媒汽體吸進壓縮成高壓汽體----冷卻循環,使部分動能轉化為壓力能從而提高汽體的壓力。壓縮機箱體則是承載這個壓力和連接各零部件,因此要求箱體能夠承受壓力,以及箱體與其他零部件的密封性,在編制加工工藝時,要考慮到各個接觸面的各項精度以及形狀與位置公差等。
    在設計加工箱體斜面上的螺紋孔專用夾具時,由于孔是自由公差,所以為了縮短加工時間,采用兩個斜面擋塊來使箱體工件定位,再使用兩鉸鏈支座,使得裝夾工件就方便了,斜面擋塊的與水平位置傾斜14°,保證了被加工斜面在水平位置,使用鉆模以及鉆模套來準確的定孔的加工位置,有鉆模套加工孔無需畫線定位,直接就可以加工,提高了加工效率。

    關鍵詞:工藝、基準、切削用量、定位基準、定位誤差。















    ABSTRACT

    The part treating handicraft establishment, occupies very important position in machine work , part handicraft weaves such that this is related to ultimate being able to reach a quality requirement or not of part whether rationally or not, directly; The clamp design is also an essential part , the problem whether can improve whose treating efficiency it is related to. This both are all-important links therefore in machine work industry.
    Designing that originally time is that the compression engine box experiences and observes the design processing handicraft and the clamp , the main effect of compression engine is that the cryogen vapor body inhales the high-handed vapor compressing Cheng in experiences and observes- - - - the circulation cooling down , makes part kinetic energy change the pressure being that pressure can improve the vapor body thereby with low pressure. Then, the compression engine box body is to bear the weight of this pressure and links every component and part, Require that the box body is able to bear pressure therefore, and box body comparing with other component and part hermetic sealing, before work out when processing handicraft , ask accuracy and form and location common difference etc. to consider various arriving at each contact surfaces.
    During the period of the clamp designing the special use processing the upper box body inclined plane screwed hole, adopt two inclined planes to make box body workpiece fix position coming the stop dog , use two hinge abutments again , can be used pretending to grip workpiece having gone to the lavatory since the hole is that the free common difference , reason why process time for curtailing,the inclined plane blocks a piece and horizontal position tilts 14', Have ensured that the inclined plane being processed is in horizontal position , have used drill model to process location as well as drill model cover comes to accurate fixing, have drill model the allocation processing a hole set drawing a line unnecessarily, is direct not bad the efficiency having processed , improving treating.

    Keywords: Handicraft , criterion, cut dosages , the criterion fixing position , the error fixing position. .






    目 錄
    中文摘要 Ⅰ
    英文摘要 Ⅱ
    前言 1
    第1章 零件的分析 1
    1.1 零件的作用 1
    1.2 零件的工藝分析 1
    第2章 工藝規程的設計 2
    2.1 確定毛坯的制造形式 2
    2.2 基準的選擇 2
    2.2.1 粗基準的選擇 2
    2.2.1 精基準的選擇 2
    2.3 制定工藝路線 3
    2.3.1 機械加工余量、工序尺寸及毛坯的確定 3
    2.3.2 確定切削用量及基本工時 5
    第3章 專用夾具的設計 16
    3.1 問題的指出 16
    3.2 夾具的設計 17
    3.2.1 定位基準的選擇 17
    3.2.2切削力及夾緊力的計算 17
    3.2.3定位誤差的分析 17
    3.2.4夾具安裝及操作的簡要說明 21
    第4章 結論 22
    參考文獻 23
    致謝 24
    前言
    就目前而言“復合、高速、智能、精密、環保”已成為當今機床工業技術發展的主要趨勢。其中,高速加工可以有效地提高機床的加工效率、縮短工件的加工周期。這就要求機床主軸及其相關部件要適應高速加工的需求�;瑒虞S承在彈性流體力學潤滑理論的研究,流體動壓滑動軸承油膜剛度阻尼特性測定方法的研究、鐵譜技術研究和電磁鐵譜儀、論摩擦學數據庫、固體變形等因素對滑動軸承流體動力潤滑的影響、具有非線性油膜力的滑動軸承轉子系統振動特性研究等等方面有了更進一步的發展。
    壓縮機主要作用是把低壓冷媒汽體吸進壓縮成高壓汽體----冷卻循環,使部分動能轉化為壓力能從而提高汽體的壓力。壓縮機箱體則是承載這個壓力和連接各零部件,因此要求箱體能夠承受壓力,以及箱體與其他零部件的密封性,生活各處都有使用壓縮機的機器,因此,在生活以及工程上獲得廣泛的應用。
    壓縮機箱體要達到其性能要求,就得在機械加工方面得到保證,機械加工行業現在有了高速的發展,特別是數控技術的發展,提高了高精密零件的加工精度以及加工效率。鑄造技術也有極大的提高,各式樣的鑄造方式使得鑄件達到很高的要求。
    本次設計是對壓縮機箱體工藝編制,以及某一道工序夾具的設計,其設計的目的在于回顧自己大學四年所學的專業知識,提高自身的專業知識的理論水平,在工作之前就有一次自己獨自搞一個題目的鍛煉,從中提高自己分析問題、解決問題的能力,為以后工作打下一定的基礎。我們學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的設計.這是我們在進行畢業設計之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中占有重要的地位。

    第一章 零件的分析
    1、1零件的作用
    壓縮機主要作用是把低壓冷媒汽體吸進壓縮成高壓汽體----冷卻循環,使部分動能轉化為壓力能從而提高汽體的壓力。壓縮機箱體則是承載這個壓力和連接各零部件,因此要求箱體能夠承受壓力,以及箱體與其他零部件的密封性。
    ...
