香煙中包包裝機—中包傳送部分設計

文件大小： 2.52 MB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

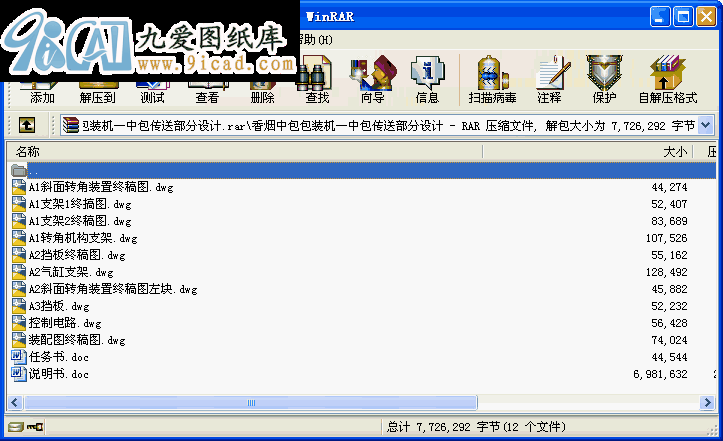

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘　　　　要
當今時代，由于科學技術的迅速發展，企業與企業間的競爭日益加劇，且表現為知識和技術的競爭。故現代企業千方百計的設法提高生產技術，努力實現制造全過程的自動化。制造自動化技術就是研究對制造過程的規劃、運作、管理、組織、控制與協調優化等的自動化技術，以使產品制造過程實現高效、優質、低耗、及時和潔凈的目標。制造自動化技術代表著先進制造技術的水平，推動了社會的發展。其中高效智能的自動化生產線便是制造自動化技術的重要組成部分。
香煙自動生產線是為實現香煙生產的批量化，且提高生產的機械化、自動化水平而專門設計的。它的產生極大的提高了香煙生產企業制造的自動化水平,提高了企業的生產率;方便了企業對生產過程的規劃、運作、管理、組織、控制與協調優化等。
本設計為香煙中包包裝機中的一部分，其主要任務是當香煙中包從上一工序——中包遠距離水平傳送過來后，下落至傾斜放置的弧型轉角機構中，中包在弧形軌道實現平滑下落，下落落差為1500MM，并漸進實現中包由水平臥放轉90度實現豎直放置，并要求中包在弧形軌道堆積到五包時后面的中包下落應停止，以防止軌道堵塞。此設計的主要功能是實現中包的轉角，為后面的工序及中包的打包提供良好的條件。
本設計控制過程較為簡單，故采用硬接線，即結構簡單，價格低廉，維護方便，抗干擾能力強的繼電接觸器控制系統來完成。其作用是保證轉角機構上的中包堆積量保持在規定的范圍內，控制中包有節奏的下落。控制系統對生產和工作可靠性影響很大，因此，要求控制準確、靈敏、可靠、耐用和調整方便。
為了對弧型軌道口的中包堆積量進行適時監控。故采用安裝高靈敏度的ENDEVCO型壓力傳感器。此傳感器特點是牢靠，靈敏度高，信噪比高，動態范圍寬和線型度好，使用時在三倍滿刻度壓力下還能得到最高輸出信號，而不會因超量程而丟失數據且能在寬溫度范圍內取得可靠數據。
關鍵詞
自動生產線；香煙中包包裝機；電氣控制；壓力傳感器
目錄
插圖、表格清單………………………………………………………………………5
第一章概述……………………………………………………………………………8
第二章緒論……………………………………………………………………………9
§2.1自動生產線的結構組成……………………………………………………………………9
§2.2自動生產線設計的基本要求………………………………………………………………9
2.2.1使用性能……………………………………………………………………………………..9
2.2.2技術性能……………………………………………………………………………………..9
2.2.3經濟性能……………………………………………………………………………………..9
2.2.4其它………………………………………………………………………………………….10
第三章方案選擇……………………………………………………………………11
§3.1已知基本參數條件………………………………………………………………………11
§3.2功能要求……………………………………………………………………………………11
§3.3完美化要求…………………………………………………………………………………11
§3.4方案的比較…………………………………………………………………………………11
3.4.1方案一……………………………………………………………………………………….11
3.4.2方案二……………………………………………………………………………………….14
3.4.3方案三……………………………………………………………………………………….16
3.4.4方案四……………………………………………………………………………………….17
3.4.5各方案簡明表……………………………………………………………………………….18
3.4.6方案比較表………………………………………………………………………………….19
3.4.7方案選擇…………………………………………………………………………………….20
第四章各部件的設計和標準件的選擇……………………………………………..21
§4.1擋板的設計………………………………………………………………………………..21
4.1.1材料選擇……………………………………………………………………………………21
4.1.2擋板機構的外型尺寸及相關說明…………………………………………………………21
4.1.3擋板機構的強度計算………………………………………………………………………22
§4.2氣缸的選擇與計算………………………………………………………………………..23
4.2.1氣缸類型的選擇……………………………………………………………………………23
4.2.2氣缸的安裝形式…………………………………………………………………………….24
4.2.3氣缸外徑計算及其壁厚……………………………………………………………………24
4.2.4活塞桿的設計及其強度設計………………………………………………………………25
4.2.5活塞的設計、計算…………………………………………………………………………26
4.2.6緩沖行程的估算……………………………………………………………………………26
§4.3斜面轉角機構設計………………………………………………………………………..26
4.3.1實現功能……………………………………………………………………………………26
4.3.2斜面轉角機構材料的選擇…………………………………………………………………26
4.3.3斜面轉角機構傾斜角度的計算……………………………………………………………27
4.3.4斜面轉角機構的外型設計…………………………………………………………………28
4.3.4相關說明…………………………………………………………………………………….29
§4.4支架設計…………………………………………………………………………………..29
4.4.1支架應滿足的基本條件……………………………………………………………………29
4.4.2注意問題……………………………………………………………………………………29
4.4.3支架材料選擇……………………………………………………………………………….30
4.4.4氣缸支架的設計及相關尺寸的確定……………………………………………………….30
4.4.5轉角機構支架的設計及相關尺寸的確定………………………………………………….31
4.4.6相關說明……………………………………………………………………………………32
4.4.7兩支架相關技術要求……………………………………………………………………….33
第五章、傳感器的選擇……………………………………………………………..34
§5.1概述………………………………………………………………………………………..34
§5.2傳感器的選擇……………………………………………………………………………..34
§5.3壓力傳感器的基本結構（如下圖）及工作原理………………………………………..34
§5.4ENDEVOC型壓力傳感器的主要技術參數………………………………………………35
第六章、控制電路的設計……………………………………………………………37
§6.1概述………………………………………………………………………………………...37
§6.2控制方法的選擇…………………………………………………………………………...37
§6.3控制電路設計……………………………………………………………………………..38
§6.4控制原理分析…………………………………………………………………………….38
設計展望…………………………………………………………………………………………40
致謝……………………………………………………………………………………………….41
參考文獻…………………………………………………………………………………………42 ...
