CG2-150型仿型切割機
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-

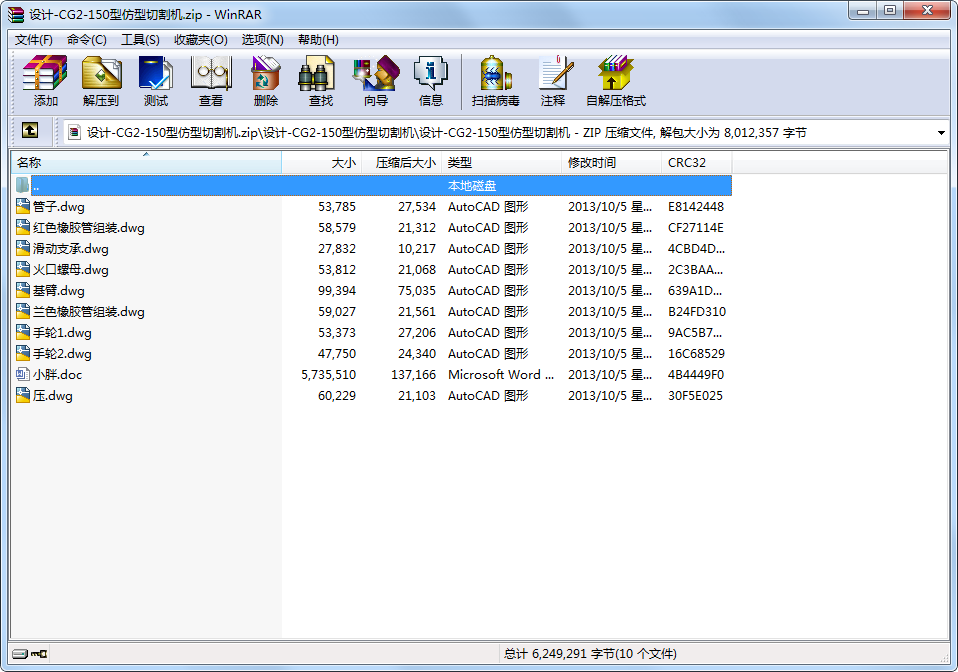

- 設計-CG2-150型仿型切割機.zip本人的畢業設計的課程是CG2-150型仿型切割機，是一種靠模生產的高效率半自動氣割低碳合金鋼扳的機器，由于采用靠模仿型；可以很方便的切割出各種形狀，適用于批量生產。
本機體積較小，自重輕，切割范圍大，特別適合于野外工作；它廣泛地被大中小型工廠使用。
CG2-150型切割機的最顯著的特點是每分鐘能割完厚度為50-750mm地切割面，在相同工作量下與使用氣割 相比較，縮短工時近2倍，并且克服了以前用氣割下后鋼板，鋼管時地切割面積步光滑，尺寸誤差較大，而且有時因氧氣回火出現傷人現象等弊端，給電氣焊工帶來了很大地方便。
本人只要側重于割炬（動力部分），基壁，機架的設計。
本機器有轉動系統，樣板安裝在型臂前端地模板架上，磁滾輪面靠平樣板側面，表面吸力大于16N，磁滾輪由直流伺服電機帶動三級減速機構轉動，三級減速由前級一對螺旋齒輪；中間一對平齒輪；后級一對蝸輪幅組成速度比為1/175，磁滾輪使用高級永磁合金直徑為10mm，當磁滾輪沿樣板周邊移動；帶動主壁下面地割炬，割炬正確地割出與樣板相同形狀地工件。
主軸固定在機座上，作為基壁地支點；設有平衡裝置，與主壁上安裝地磁滾輪，割炬保持平衡運動，底座下部裝有蝸桿可以在垂直方向調節割炬地升降位置，型壁套裝在聯結管上端可以作360度地回轉，360度范圍內可作垂直升降和水平位置地調正。 ...
CG2-150型仿型切割機_下載(zip格式) 成套圖紙
