380碎斷剪

文件大小： 2.05 MB
下載次數：
文件評級：
更新時間：2014-05-30
發布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

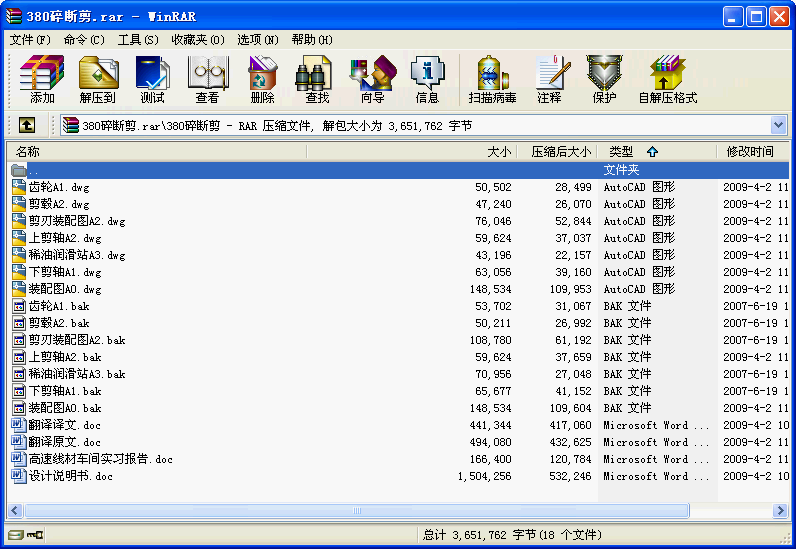

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要

線材生產中的飛剪機是用來切頭、切尾、以及當出現事故時切取定尺的。飛剪機有許多類型，論文中的380雙滾筒式碎斷剪，是應用在高速線材生產中的一中。它采用單機驅動，通過齒輪和聯軸器，帶動傳動軸，然后由輸出軸上的剪刃切斷軋件。本文做了以下工作：1.選擇和確定了傳動方案。2.選擇并校核了電動機。3.設計了傳動軸和齒輪，并校核了它們的強度。4.選擇了與之配套的潤滑系統和維修制度。
關鍵字：圓盤飛剪、單電動機傳動、開式機架、最大剪切力、彎扭合成應力。
目錄
摘要 I
Abstract II
第一章引言 3
1.1 線材的概論 1
1.1.1 線材中碎斷剪的工作原理 1
1.1.2 線材的概念及用途 1
1.1.3 線材軋機的工藝特點 4
1.1.4 線材軋機的發展前景 5
1.2 飛剪機的概況 6
1.2.1線材生產中飛剪機的作用特點 6
1.2.2飛剪機的類型 7
1.2.3飛剪機發展狀況…………………………………………………………….....9
第二章主要零部件設計 9
2.1 結構設計 9
2.2 剪切力、剪切力矩的計算 12
2.3 主電機的計算以及類型選擇 15
2.4 主要零件的設計、選擇及校核 16
2.4.1 轉速與扭距的計算 16
2.4.2 齒輪的設計 17
2.4.3 軸的設計 23
2.4.4 軸承及鍵的選擇與校核…………………………………………………….40

2.4.5 連軸器的選用與校核 43
2.4.6 刀架的設計及校核 43
2.4.7 電動機的校核 47
2.5 碎斷剪的潤滑與維修 49
2.5.1 碎斷剪的潤滑 49
2.5.2 碎斷剪的維修 50
結束語 51
參考文獻 52 ...
