蜂窩煤成型機的設計

文件大小： 1.34 MB
下載次數：
文件評級：
更新時間：2013-12-21
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

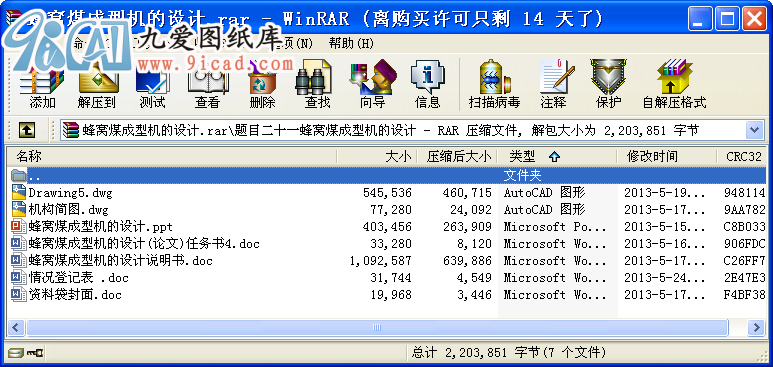

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

通過創新設計，電控沖壓式蜂窩煤成型機在原有的成型機基礎上進行了改造，采用了雙向分度槽輪，大幅度提高了機構運行精度，簡化了整體機構。同時，考慮到機構的不兼容性，本設計采用了帶輪、齒輪、槽輪、飛輪等傳動機構配合使用，大大發揮了這幾種機構的優點，提高了傳動效率，減少了機構占地面積。并且為了提高工作效率和保護生產環境，該電控沖壓式蜂窩煤機合理地裝置了凸輪掃屑機構。
關鍵字：電控蜂窩煤沖壓式

1、方案的擬定和說明
蜂窩煤成型機主要由傳動系統和成型系統組成，另外附加有原料輸入裝置、型煤輸出裝置。具體的工作原理是：由懸梁作直線運動，帶動沖頭和卸煤桿完成成型和卸料工作。工作盤上應有上料工位、成型工位、卸料工位。工作盤的間歇運動完成上料、成型、卸料工序的裝換。掃屑刷在沖頭和卸煤桿離開工作盤后完成掃屑。此外還有型煤輸出裝置。此設計按上述運動循環工作，機構簡圖圖詳見圖紙1.

2.具體的方案的設計要求

根據設計要求，工作機的輸入功率為3kw，我選用的是三相Y系列電機，型號為Y160M-8型,其額定輸出功率為4kw。
3.1 沖壓脫模應該是上下往復運動。
3.2 機構應該具有較好的傳力性能，特別是工作段壓力角α盡量小，傳動角γ應該大于或等于許用傳動角[γ]。
3.3 在沖頭到達以前，上料工序已經完成。
3.4 生產率每分鐘20塊。
3.5 型煤尺寸：直徑X高=110mmX85mm,壓縮比2:1即工作盤高度H=2h=170mm。
3.6 許用傳動角[]=,間歇分度角90°
3.7 批量生產：小批量生產
3.8 使用年限：8年 ...
